Kernel Callback Internals

Posted
By bopin
11 min read
Kernel Callback Internals

本节学习下内核提供的 Callback mechanism

  • Callback 机制和如何使用API 来创建Callback对象
  • 逆向内核，审计实现原理
  • 调试 系统开机创建的Callback

Metadata

当某些特定条件发生时，内核为驱动提供了通知机制

动机： 事件通知机制 监控系统内某一事件的操作

回调机制： 反映系统内某一个部件的状态 也可以实现多个内核模块之间的通信

内核支持 Callback对象， 并且提供了一套API 用来创建Callback，注册， Notify

ExCreateCallback
ExRegisterCallback
ExUnregisterCallback
ExNotifyCallback

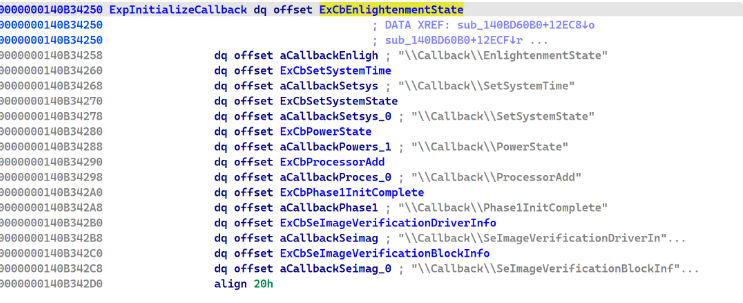

内核提供了以下Callback nt!ExpInitializeCallback

image-20250821160212543

example

1
2
3
4
5
6
7
8
9
10
11
12

内核创建Callback,注册指定回调例程,Callback机制支持注册多个callback

1. ExCreateCallback()

2. ExRegisterCallback(CallbackRoutine)

3. ExUnregisterCallback()

其他调用者 打开Callback, NotifyCallback， 从而触发注册时指定的回调例程
1. ExCreateCallback()

2. ExNotifyCallback()

common.h

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

#include <ntddk.h>

/*
reference from https://geeknote.net/tiancai/posts/2010

*/

#define CALLBACK_NAME L"\\Callback\\callbackbopin"

#define KPrint(x) DbgPrintEx(0, 0, x)

NTSTATUS DriverEntry(PDRIVER_OBJECT DriverObject, PUNICODE_STRING RegistryPath);

NTSTATUS UnloadDriver(PDRIVER_OBJECT DriverObject);

VOID CALLBACK_ROUTINE(PVOID CallbackContext,PVOID Argument1,PVOID Argument2);

typedef struct _Context{
	PCALLBACK_OBJECT CallbackObject;
	BOOLEAN Init;
	PVOID Cookie;
}Context;

Driver.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

#include "common.h"

Context ctx = {0};

NTSTATUS DriverEntry(PDRIVER_OBJECT DriverObject, PUNICODE_STRING RegistryPath)
{
	DriverObject->DriverUnload = (PDRIVER_UNLOAD)UnloadDriver;

	NTSTATUS status = 0;
	UNICODE_STRING uniName = RTL_CONSTANT_STRING(CALLBACK_NAME);
	OBJECT_ATTRIBUTES objAttri;
    // 没有指定 OBJ_PERMANENT时不会创建永久性对象
	InitializeObjectAttributes(&objAttri, &uniName, OBJ_CASE_INSENSITIVE | OBJ_PERMANENT, NULL, NULL);

	status = ExCreateCallback(&ctx.CallbackObject,&objAttri,TRUE,FALSE);
	if(!NT_SUCCESS(status)){
        KdPrint(("[notifycallback] ExCreateCallback error code:(0x%x).\n", status));
        return status;
	}

	ctx.Cookie = ExRegisterCallback(ctx.CallbackObject,CALLBACK_ROUTINE,NULL);
	if(ctx.Cookie == NULL){
		KdPrint(("[notifycallback] ExRegisterCallback \n"));
        return status;
	}
	ctx.Init = TRUE;
	status = STATUS_SUCCESS;

	KdPrint(("[notifycallback] succ\n"));
	return status;
}

NTSTATUS UnloadDriver(PDRIVER_OBJECT DriverObject)
{
	if(ctx.Cookie != NULL){
		ExUnregisterCallback(ctx.Cookie);
	}
	KdPrint(("[notifycallback] unload...\n"));
	return STATUS_SUCCESS;
}

VOID CALLBACK_ROUTINE(PVOID CallbackContext,PVOID Argument1,PVOID Argument2){
	KdPrint(("notify callback is triggered! \n",0));
}

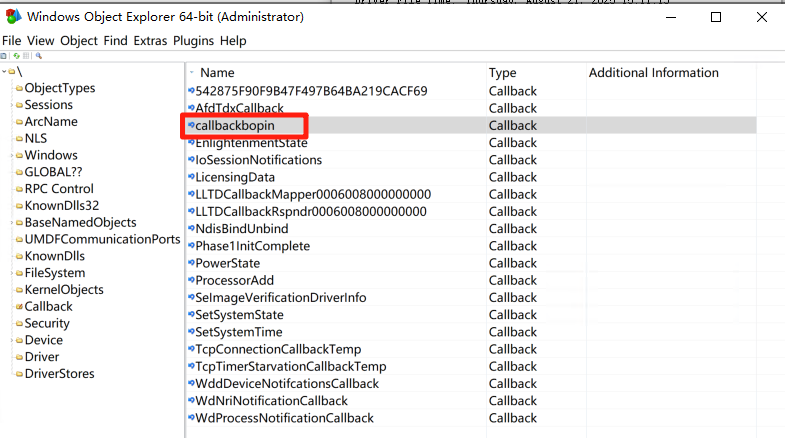

note: 创建命名内核对象时，如果没有指定 OBJ_PERMANENT就不会在 winobj 对象管理器中查看到，这是因为ObCreateObjectEx对象管理器在创建对象时会检查 SeCreatePermanentPrivilege特权，之后我们就可以看到了

image-20250821160258603

internals

现在我们看看具体实现 nt: win11 24h2 26100.4946 逆向内核发现以下Callback实现

1
2
3
4
5
6
7
8
9

ExCreateCallback
ExRegisterCallback
ExungisterCallback
ExNotifyCallback

ExpInitializeCallbacks

// 变量
ExpCallbackListHead

ExpInitializeCallbacks 初始化对象管理器 Callback目录, 由ExpInitSystemPhase1第1阶段内核执行，其基本算法如下：

  1. 初始化 ExpCallbackListLock 锁变量为null, 设置链表头 ExpCallbackListHead变量; 初始化 Callback字符串
  2. ObCreateObjectType函数创建 ExCallbackObjectType内核对象类型 ObCreateObjectType 用法 还可以参考 ObjectManager 对象管理器是如何设计和创建内核对象的. 此外 @zodiacon 曾经写过两篇文章如何创建内核对象的 here
  3. 设置对象管理器目录名称 \\Callback并设置安全描述符为 SePublicDefaultSd 默认安全描述符由 SePublicDefaultDacl设置，后者初始化了三对ACE SeWorldSid SeLocalSystemSid SeAliasAdminsSid 这里不对访问控制细节展开 可自行审计 SepInitSystemDacls
  4. 通过系统调回 NtCreateDirectoryObject创建 \\Callback目录
  5. 内核 ExpInitializeCallback数组变量内置Callback 迭代调用 ExCreateCallback创建Callback

ExCreateCallback 创建ExCallbackObjectType对象的基本逻辑是：

  1. Callback命名对象名称不为空 ObOpenObjectByNameEx对象管理器函数尝试打开对象成功后调用ObReferenceObjectByHandle 获取CALLBACK_OBJECT对象指针（不透明结构）
  2. 参数指定了创建 ObCreateObjectEx创建 ExCallbackObjectType类型的内核对象 对象前四字节magic 为 0x6C6C6143 Call
  3. CALLBACK_OBJECT0x20 存储一字节表示是否支持 AllowMultipeCallbacks
  4. ExpLockCallbackListExclusive 线程保护，然后初始化 ExpCallbackListHead链表最后 ExpUnlockCallbackListExclusive退出保护
  5. 调用 ObInsertObjectEx将callback对象插入到对象管理器中
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

// unknown size  we should check Object Manager how to create callback type object
typedef struct _myCALLBACK_OBJECT{
//0x10
    int Magic;		// 'Call'
    int padding;
    PKSPIN_LOCK KSPIN_LOCK;	// equals 0    ExRegisterCallback 会用到
//0x10
    _myCallbackRegisterHandle* current;	// 存储 CALLBACK_OBJECT对象 0x10的内核地址
    _myCallbackRegisterHandle* next;// 存储 CALLBACK_OBJECT对象 0x10的内核地址 主要是为了支持一个CallbackObject 允许多个callback functions
//0x20
    BOOL AllowMultipeCallbacks;
//0x28
    void* ExpCallbackListHead;	// 存储callback链表头地址
//0x30
    void* ExpCallbackListHeadAddr; // 存储callback链表头地址 二级指针
}myCALLBACK_OBJECT;

ExRegisterCallback函数为 CALLBACK_OBJECT对象注册回调例程, 其基本算法：

  1. ExRegisterCallback返回 callback register handle指针，首先分配0x30 非分页内存
  2. 初始化 _myCallbackRegisterHandle回调对象，回调例程和上下文参数
  3. KeAcquireSpinLockRaiseToDpc 初始化回调对象中的spin lock
  4. 判断回调对象是否支持 AllowMultipeCallbacks 设置_myCallbackRegisterHandle 当前回调对象和下一个回调对象
  5. KeReleaseSpinLock 释放spin lock
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

// 0x30 non-paged
typedef struct _myCallbackRegisterHandle{
//0x0
    _myCALLBACK_OBJECT* callbackObj_current;
    _myCALLBACK_OBJECT* callbackObj_next;
//0x10
    _myCALLBACK_OBJECT* callbackObj;		// 回调对象
    void*	callbackfunc;				// 回调例程
//0x20
    void* callbackfunction_args;		// 回调例程的上下文参数
    int unknown;
//0x2c
    char unknown2;
    char unknown3;
    char unknown4;
    char unknown5;
}myCallbackRegisterHandle;

ExUnregisterCallbackcall register handle 的逻辑就非常简单，释放_myCallbackRegisterHandle分配的内存

ExNotifyCallback 根据_myCALLBACK_OBJECT回调对象获取 _myCallbackRegisterHandle指针，执行其中的回调例程, 其算法如下

  1. 获取回调对象中的 current registerhandle对象指针
  2. 获取回调对象中 spin lock 进入保护
  3. 检查当前IRQL 处于DISPATCH_LEVEL 屏蔽了线程上下文切换，迭代执行回调例程
  4. IRQL 不等于2时，检查回调例程是否是电源相关 是执行 PopUmpoMessageCallback, 否则迭代链表 执行回调例程

image-20250821160435755

现在我们重新整理下内核有关Callback的创建，注册和回调例程

默认情况下回调对象都支持 multi callbacks， 不支持 使用 【x】 标识

Callback NameDescriptioncaller function回调例程
\Callback\EnlightenmentState ExpInitializeCallbacksExCbEnlightenmentState
\Callback\SetSystemTime当系统时间改变时 执行回调ExpInitializeCallbacksExCbSetSystemTime
\Callback\SetSystemState ExpInitializeCallbacksExCbSetSystemState
\Callback\Phase1InitComplete ExpInitializeCallbacksExCbPhase1InitComplete
\Callback\SeImageVerificationDriverInfo ExpInitializeCallbacksExCbSeImageVerificationDriverInfo
\Callback\SeImageVerificationBlockInfo ExpInitializeCallbacksExCbSeImageVerificationBlockInfo

\Callback\PowerState电源状态发生改变时 执行回调例程ExpInitializeCallbacksHvlPhase2InitializeExCbPowerStateHvlpPowerStateCallback
  HaliInitPowerManagement
\Callback\SoftRestart HalpMiscInitializeKsrxxEtwpInitializeKsrSupportHalpKsrCallbackRoutinePipKsrCallbackPopKsrCallbackEtwpKsrCallback
\Callback\BootDriver IoRegisterBootDriverCallback
\Callback\ProcessorAdd动态添加CPU时触发（集群服务器场景）KeRegisterProcessorChangeCallbackExCbProcessorAddPopNewProcessorCallback
\Callback\LicensingData ExInitLicenseCallback
\Callback\IoSessionNotificationsNtNotifyChangeSession 可触发IopInitializeSessionNotificationsIopDispatchSessionNotifications
\Callback\IoExternalDmaUnblockNtPowerInformation 可触发PiCslInitializePipCslStateChangeCallback
\Callback\PowerPort 【x】 PopUmpoInitializeChannelPopUmpoMessageCallback
\Callback\PowerMonitorPort PopUmpoInitializeMonitorChannelPopMonitorAlpcCallback
\Callback\SleepstudyControlPort SshpAlpcInitializeSshpAlpcMessageCallback


当我们使用调试器在系统初始化追踪时会发现以下 Callback创建和访问

bp nt!ExCreateCallback “dt nt!_OBJECT_ATTRIBUTES @rdx -y ObjectName;g”

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81

   +0x010 ObjectName : 0xffffef83`5e406770 _UNICODE_STRING "\Callback\EnlightenmentState"
   +0x010 ObjectName : 0xffffef83`5e406770 _UNICODE_STRING "\Callback\SetSystemTime"
   +0x010 ObjectName : 0xffffef83`5e406770 _UNICODE_STRING "\Callback\SetSystemState"
   +0x010 ObjectName : 0xffffef83`5e406770 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e406770 _UNICODE_STRING "\Callback\ProcessorAdd"
   +0x010 ObjectName : 0xffffef83`5e406770 _UNICODE_STRING "\Callback\Phase1InitComplete"
   +0x010 ObjectName : 0xffffef83`5e406770 _UNICODE_STRING "\Callback\SeImageVerificationDriverInfo"
   +0x010 ObjectName : 0xffffef83`5e4067d8 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xfffff802`59073d50 _UNICODE_STRING "\Callback\LicensingData"
   +0x010 ObjectName : (null)
   +0x010 ObjectName : (null)
   +0x010 ObjectName : (null)
   +0x010 ObjectName : 0xffffef83`5e406a10 _UNICODE_STRING "\Callback\IoSessionNotifications"
   +0x010 ObjectName : 0xffffef83`5e4067d0 _UNICODE_STRING "\Callback\IoExternalDmaUnblock"
   +0x010 ObjectName : 0xfffff802`5c913000 _UNICODE_STRING "\Callback\542875F90F9B47F497B64BA219CACF69"
   +0x010 ObjectName : 0xffffef83`5e406520 _UNICODE_STRING "\Callback\AcpiSimulator"
   +0x010 ObjectName : 0xffffef83`5e4064e0 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e4060c0 _UNICODE_STRING "\Callback\ProcessorAdd"
   +0x010 ObjectName : 0xffffef83`5e4061c0 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e406650 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e4064e0 _UNICODE_STRING "\Callback\IoExternalDmaUnblock"
   +0x010 ObjectName : 0xffffef83`5e405c60 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e405ce0 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : (null)
Unable to load image vmci.sys, Win32 error 0n2
   +0x010 ObjectName : 0xffffef83`5e406578 _UNICODE_STRING "\Callback\VMCIDetachCB"
   +0x010 ObjectName : 0xffffef83`5e406490 _UNICODE_STRING "\Callback\WdProcessNotificationCallback"
   +0x010 ObjectName : 0xffffef83`5e406490 _UNICODE_STRING "\Callback\WdNriNotificationCallback"
   +0x010 ObjectName : 0xffffef83`5e4065f0 _UNICODE_STRING "\CallBack\NdisBindUnbind"
   +0x010 ObjectName : 0xffffef83`5e4064a0 _UNICODE_STRING "\Callback\ProcessorAdd"
   +0x010 ObjectName : 0xffffef83`5e4064b0 _UNICODE_STRING "\Callback\ProcessorAdd"
   +0x010 ObjectName : 0xffffef83`5e4063d0 _UNICODE_STRING "\Callback\TcpConnectionCallbackTemp"
   +0x010 ObjectName : 0xffffef83`5e4063d0 _UNICODE_STRING "\Callback\TcpTimerStarvationCallbackTemp"
   +0x010 ObjectName : 0xffffef83`5e406470 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e406920 _UNICODE_STRING "\Callback\ProcessorAdd"
KDTARGET: Refreshing KD connection
   +0x010 ObjectName : 0xffffef83`5e406780 _UNICODE_STRING "\Callback\AfdTdxCallback"
   +0x010 ObjectName : 0xffffef83`5e406730 _UNICODE_STRING "\Callback\LicensingData"
DriverEntry failed 0xc00000bb for driver \REGISTRY\MACHINE\SYSTEM\ControlSet001\Services\vmbusr
   +0x010 ObjectName : 0xffffef83`5e8e5c60 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5d80 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5c50 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5c10 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5ad0 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5ad0 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5ad0 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5c30 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5d20 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5d20 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5d20 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5d20 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5d20 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5d20 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5d20 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5d20 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5c50 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5dc0 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5d90 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5c00 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e8e5d30 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xffffef83`5e4dcc40 _UNICODE_STRING "\Callback\PowerState"
   +0x010 ObjectName : 0xfffff802`5cbea0a0 _UNICODE_STRING "\Callback\DamExemptCheckCallback"
   +0x010 ObjectName : (null)
   +0x010 ObjectName : 0xffffef83`5e50df28 _UNICODE_STRING "\Callback\LLTDCallbackMapper0006008002000000"
   +0x010 ObjectName : 0xffffef83`5e50df28 _UNICODE_STRING "\Callback\LLTDCallbackRspndr0006008002000000"
   +0x010 ObjectName : 0xffffef83`5e902630 _UNICODE_STRING "\Callback\ProcessorAdd"
   +0x010 ObjectName : 0xffffef83`5e5d8f28 _UNICODE_STRING "\Callback\LLTDCallbackMapper0006008001000000"
   +0x010 ObjectName : 0xffffef83`5e5d8f28 _UNICODE_STRING "\Callback\LLTDCallbackRspndr0006008001000000"
   +0x010 ObjectName : 0xffffef83`5e4dcf28 _UNICODE_STRING "\Callback\LLTDCallbackMapper0006008007000000"
   +0x010 ObjectName : 0xffffef83`5e4dcf28 _UNICODE_STRING "\Callback\LLTDCallbackRspndr0006008007000000"
   +0x010 ObjectName : 0xffffef83`5e902680 _UNICODE_STRING "\Callback\ProcessorAdd"
Unable to load image vsock.sys, Win32 error 0n2
   +0x010 ObjectName : 0xffffef83`5edf80a8 _UNICODE_STRING "\Callback\VMCIDetachCB"
   +0x010 ObjectName : 0xffffef83`5e901c40 _UNICODE_STRING "\Callback\PowerState"
Unable to load image vmhgfs.sys, Win32 error 0n2
   +0x010 ObjectName : 0xffffef83`6066f1f8 _UNICODE_STRING "\Callback\VMCIDetachCB"
   +0x010 ObjectName : 0xffffef83`5ead3f28 _UNICODE_STRING "\Callback\LLTDCallbackMapper0006008007000000"
   +0x010 ObjectName : 0xffffef83`5ead3f28 _UNICODE_STRING "\Callback\LLTDCallbackRspndr0006008007000000"
   +0x010 ObjectName : 0xfffff802`5cbea0a0 _UNICODE_STRING "\Callback\DamExemptCheckCallback"
   +0x010 ObjectName : 0xffffef83`60fe2570 _UNICODE_STRING "\Callback\WdNriNotificationCallback"
   +0x010 ObjectName : 0xffffef83`60fe2570 _UNICODE_STRING "\Callback\WdProcessNotificationCallback"

reference

  • https://learn.microsoft.com/en-us/windows-hardware/drivers/ddi/wdm/nf-wdm-excreatecallback
  • https://learn.microsoft.com/en-us/windows-hardware/drivers/kernel/callback-objects
  • https://learn.microsoft.com/en-us/windows-hardware/drivers/kernel/defining-a-callback-object
  • https://geeknote.net/tiancai/posts/2010 Callback multi drivers communication
Windows, Kernel
Windows
This post is licensed under CC BY 4.0 by the author.

Trending Tags

Windows 诗词
